Każ tal-ipproċessar: Liegi tal-aluminju 6061 pjanċa tal-isprej fond-proporzjon tad-dijametru mikro-ipproċessar tat-toqba

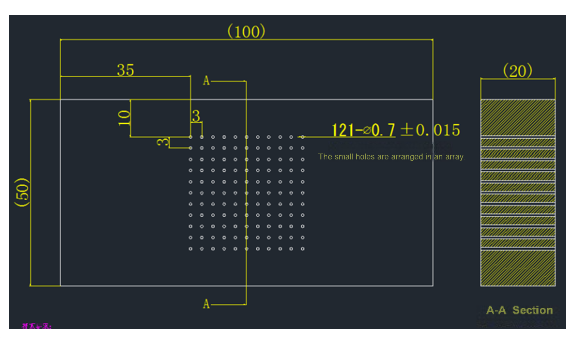

Manifattur tat-tagħmir taċ-ċippa jeħtieġ li jipproduċi bil-massa-pjanċi tal-isprej ta' liga tal-aluminju għal sistemi ta' tkessiħ fil-manifattura taċ-ċippa. Il-biċċa tax-xogħol hija pjanċa ta 'l-aluminju b'dijametru ta' 300-600mm, u 5,000-20,000 toqob permezz ta 'ħtieġa li jiġu pproċessati, b'dijametru ta' toqba ta 'D0.7±0.015mm, proporzjon ta' dijametru ta 'fond ta' 28.6:1, u rekwiżit ta 'ħruxija tal-ħajt ta' toqba Ra<0.5μm. This requirement involves the dual challenges of high-precision hole wall finish processing and batch micro-hole processing stability.
Diffikultajiet fl-ipproċessar tradizzjonali
It-tħaffir tal-proporzjon ta' dijametru ta' fond-estremi huwa suxxettibbli għal deflessjoni: id-dijametru tat-toqba huwa biss 0.7mm u l-fond huwa 20mm, u drill bits konvenzjonali huma suxxettibbli għal ksur jew offset;
Huwa diffiċli li tilħaq l-istandard tal-ħruxija tal-ħajt tat-toqba: the sticking characteristics of aluminum alloy cause scratches and burrs on the hole wall, and the measured roughness Ra>0.6μm;
L-effiċjenza u l-konsistenza tal-ipproċessar huma kontradittorji: l-għodda tilbes malajr waqt l-ipproċessar tal-lott, it-tolleranza tinqabeż faċilment, u l-magna ta 'spiss titwaqqaf għall-bidla tal-għodda.
Soluzzjonijiet BISHEN: It-teknoloġija tal-inċiżjoni u t-tħin ta 'preċiżjoni ultrasonika tikseb avvanz
Bi tweġiba għad-domanda tal-industrija taċ-ċippa għal tħaffir ta 'preċiżjoni ta' pjanċi tal-isprej ta 'liga tal-aluminju, BISHEN jadotta soluzzjoni tal-ipproċessar tal-inċiżjoni u tħin ta' preċiżjoni ultrasonika. L-innovazzjonijiet teknoloġiċi ewlenin jinkludu:
Sistema ta' vibrazzjoni ultrasonika ta'-frekwenza għolja
L-għodda tivvibra assjali bi frekwenza ta '20kHz, tnaqqas ir-reżistenza tat-tqattigħ tal-liga tal-aluminju b'45% u tevita grif fuq il-ħajt tat-toqba ikkawżat mit-twaħħil;
Flimkien mat-teknoloġija tal-ipproċessar tal-mikro-toqba tal-proporzjon tal-fond-per{-dijametru, 28.6:1 toqob fondi huma ffurmati f'daqqa, b'deflessjoni ta'<0.01mm.
Għodda personalizzata avvanzata ta' nano-livell
Bl-użu ta ' drill bits ta ' l-azzar tat-tungstenu miksija ultra-iebsa, l-eżattezza tat-tarf tat-tqattigħ hija ± 1μm, li hija adattata għat-tolleranza stretta ta 'apertura D0.7mm;
Id-disinn tal-kanal tat-tkessiħ intern huwa kkombinat ma 'mikro-lubrikazzjoni (MQL) biex titnaqqas l-akkumulazzjoni tas-sħana tat-tqattigħ u testendi l-ħajja tal-għodda bi 3 darbiet.
Ottimizzazzjoni tal-parametri tal-ipproċessar intelliġenti
Aġġusta b'mod dinamiku l-veloċità u l-għalf skont l-apertura u l-fond biex tiżgura l-istabbiltà tal-ipproċessar kontinwu ta 'aktar minn 5,000 toqba;
Is-sistema ta' monitoraġġ-ħin reali twissi dwar l-użu tal-għodda biex tevita r-riskju ta' proċessar tal-lott barra-mit--tolleranza.

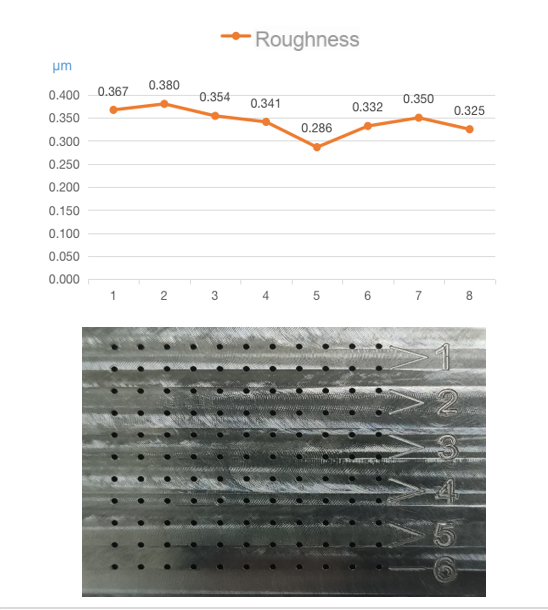

Effett tal-ipproċessar: minn Ra 0.6μm għal Ra 0.342μm
Wara li applikat is-soluzzjoni BISHEN, l-ipproċessar tal-mikro-toqba tal-pjanċa tal-isprej kiseb:
Konsistenza tal-apertura: 100% jissodisfa t-tolleranza ta 'D0.7±0.015mm, CPK Akbar minn jew ugwali għal 1.67;
Aġġornament tal-finitura tal-wiċċ: Il-ħruxija medja tal-ħajt tat-toqba hija Ra 0.342μm, li hija 32% aħjar mir-rekwiżiti tal-klijent;
Titjib fl-effiċjenza: Il-kapaċità ta 'produzzjoni ta' kuljum ta 'magna waħda tilħaq 8,000 toqba, li hija 40% aktar mgħaġġla mis-soluzzjoni tradizzjonali.
Din il-kisba tnaqqas b'mod sinifikanti r-rata ta' falliment tas-sistema tat-tkessiħ taċ-ċippa u tnaqqas l-ispiża tal-illustrar ta' wara-proċess, u ssir każ ta' referenza għall-ipproċessar ta' mikro-toqba fil-manifattura taċ-ċippa.
