Fl-inġenji tal-ajru moderni, il-ġilda ta 'barra spiss teħtieġ li tgħaqqad piż minimu ma' integrità aerodinamika. Xi wħud minn dawn il-pannelli huma mmaxinjati irqaq daqs0.3 mm-ħxuna tradizzjonalment meqjusa fraġli wisq għat-tħin CNC konvenzjonali.
Sfida
Il-magni tal-ġlud tal-aluminju rqaq bħal dawn huwa mixja tightrope: anke ċaqliq żgħir fil-forza tat-tqattigħ tista 'titqib il-pannell jew tikkawża t-tikmix unsightly. Iċ-chatter tal-għodda, il-pressjoni tal-ikklampjar jew id-distorsjoni termali jistgħu jħassru l-parti istantanjament.
Soluzzjoni
Ġiet żviluppata soluzzjoni f'saffi, li tgħaqqad twaħħil avvanzat, preċiżjoni tat-tqattigħ, u strateġija tal-magni:
Ultra-Fond tal-Qtugħ Baxx (DOC)
Uża mikro-tekniki ta' tħin-0.01 mm fond ta' qtugħ u passaġġi radjali ħfief li jimminimizzaw l-istress u jevitaw burrs jew distorsjoni tal-wiċċ.

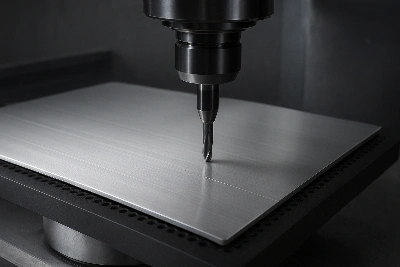

Apparat ta' Żomm tal-Vakwu-Isfel
L-immuntar tal-vakwu ta' żona kbira-ssostitwixxa l-ikklampjar tradizzjonali, li joffri appoġġ ugwali mingħajr deformazzjoni tat-tarf jew punti ta 'pressjoni kkonċentrati fuq il-ġilda.
Irfinar b'-Veloċità Għolja
High spindle speeds (>30,000 RPM) imqabbda ma '-imtieħen tat-tarf tal-karbur ta' dijametru żgħir żgurat finitura tal-wiċċ iqarmeċ u tagħbija mekkanika minimizzata fuq il-materjal irqiq.
Riżultat
L-ebda ksur tal-pannelli jew tikmix osservati f'aktar minn 100 ġlud ipproċessat.
Finitura tal-wiċċ miksub Ra Inqas minn jew ugwali għal 0.3 µm, adattat għal standards aerodinamiċi u kożmetiċi.
L-effiċjenza mtejba: is-setups tal-apparat tal-vakwu kienu aktar mgħaġġla, u ma kien meħtieġ l-ebda xogħol mill-ġdid minħabba d-deformazzjoni tal-pannelli.
