Fil-qasam tal-manifattura mekkanika, it-trattament kontra l-korrużjoni ta 'partijiet tal-azzar tal-karbonju u tal-azzar tal-liga huwa rabta importanti biex tiżgura l-prestazzjoni tas-servizz tal-prodotti. Minbarra l-proċessi ta 'pittura konvenzjonali, it-teknoloġiji attwali tat-trattament tal-wiċċ mainstream jinkludu prinċipalment it-tlugħ, il-fosfat, il-galvanizzazzjoni (elettroplating / hot-dip galvanizing / infiltrazzjoni taż-żingu), DACromet u elettroplating tal-metall prezzjuż. Hemm differenzi sinifikanti fil-prestazzjoni kontra l-korrużjoni, l-effikaċja tal-kost u l-applikazzjoni ta 'kull proċess. Issa analiżi sistematika tal-karatteristiċi tekniċi tagħhom titwettaq.
Proċess ta 'Protezzjoni Bażika
Trattament ta 'Blackening
Il-film Fe3O4 huwa ġġenerat fuq il-wiċċ tal-metall permezz ta 'ossidazzjoni kimika, u r-reżistenza għall-korrużjoni tat-test tal-isprej newtrali tal-melħ (NSS) hija {3-5 sigħat. Wara t-trattament, iż-żejt kontra l-ħakma għandu jiġi applikat, u l-integrità tal-film taż-żejt taffettwa direttament l-effett ta 'protezzjoni. Dan il-proċess huwa bi prezz baxx u adattat għall-protezzjoni għal żmien qasir ta 'komponenti mhux kritiċi.
Trattament tal-fosfanti
Huwa ffurmat film ta 'konverżjoni tal-fosfat bi struttura tal-kristall mikroporuż, u l-ħin bażiku tal-protezzjoni NSS huwa 10-20 sigħat. Biż-żejt avvanzat kontra l-ħakk (l-ispiża hija 2-3 darbiet dik taż-żejt ordinarju), tista 'tiġi estiża għal {72-96 sigħat. Skond is-sistema li tifforma l-films, tista 'tinqasam fi:
Fosfat taż-żingu: struttura tal-kristall b'forma ta 'labra / flaky, użata prinċipalment għat-trattament tal-bażi tal-kisi, u għandha funzjoni ta' lubrikazzjoni li tifforma kiesħa
Fosfat tal-Manganiż: kristall dens sferiku, reżistenza għall-ilbies eċċellenti (koeffiċjent tal-frizzjoni tal-film niexef 0. 08-0. 15), iżda adeżjoni tal-kisi fqir
Tqabbil ta 'sistemi ta' galvanizzazzjoni

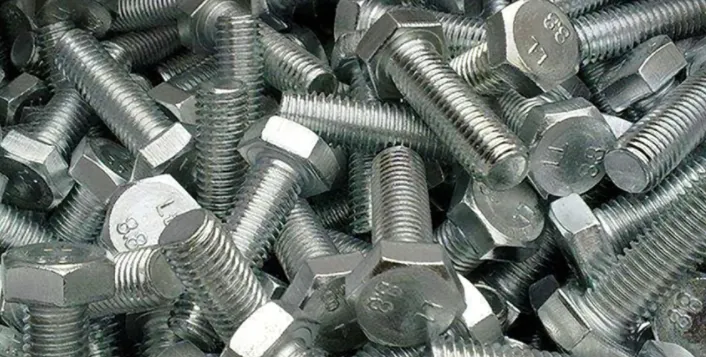

Elettrogalvanizzazzjoni
A 5-25 μm saff taż-żingu huwa ffurmat minn elettrodepożizzjoni, u l-ħin bażiku NSS huwa inqas minn jew daqs 72 siegħa. L-użu ta 'trattament tas-siġillant organiku (żieda fl-ispiża 5-8 darbiet) jista' jiżdied għal aktar minn 200 siegħa. Għandha tingħata attenzjoni għar-riskju ta 'embrittlement ta' l-idroġenu (partijiet b'saħħa tat-tensjoni akbar minn jew daqs 1000MPa jeħtieġ li jiġu deidroġenati f '{190-230 grad × 8h).
Galvanizzanti hot-dip
Kisi tal-liga 50-200 μm huwa ffurmat fiż-żingu mdewweb ta '450 grad, u l-prestazzjoni NSS hija aħjar mill-elettrogalvanizzazzjoni. Madankollu, hemm problemi bħat-tniġġis tal-gagazza taż-żingu, il-ħxuna tal-kisi irregolari (± 30μm) u l-konsum tal-enerġija (konsum taż-żingu 35-50 kg / t), u l-applikazzjoni hija limitata taħt l-isfond ta 'restrizzjonijiet aktar stretti għall-protezzjoni ambjentali.

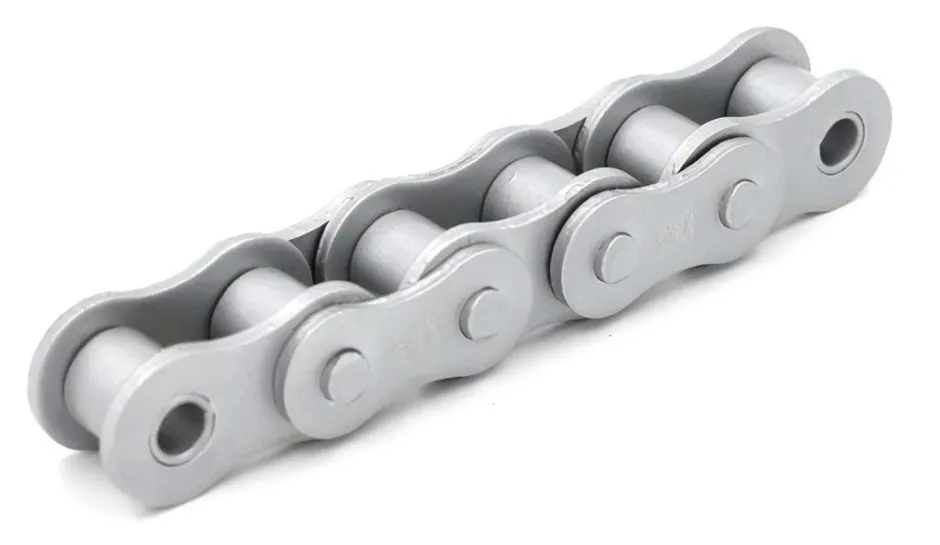

Proċess ta 'infiltrazzjoni taż-żingu
Is-saff tal-liga Zn-Fe huwa ppreparat permezz ta 'teknoloġija ta' diffużjoni termali (380-450 grad), li għandu l-vantaġġi li ġejjin:
Binding strength>30MPa (3 darbiet ogħla mill-electroplating)
Żball tal-Uniformità tal-Kisi<±5μm
L-ebda skart likwidu tal-iskart, b'konformità mad-direttiva tar-ROHS
Proċess ta 'Protezzjoni Speċjali

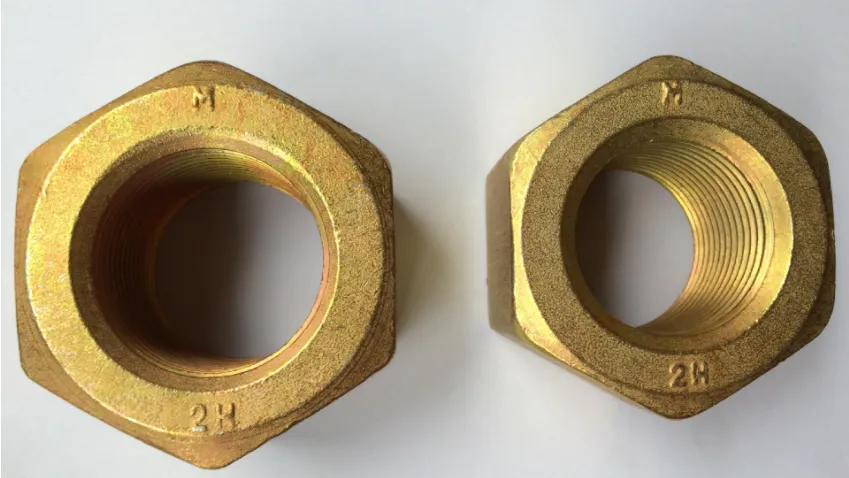

Kisi tad-Dacromet
Huwa magħmul minn folji taż-żingu-aluminju (daqs tal-partikula 3-8 μm), kromat u materjal li jgħaqqad organiku, u proċess ta 'sinterizzazzjoni ta' impregnation jintuża biex jifforma film inorganiku 15-30 μm. Ir-reżistenza għall-korrużjoni hija 7-10 darbiet dik ta 'l-elettroplating ta' l-istess ħxuna (rata ta 'konsum ta' 100H / μm), u m'hemm l-ebda riskju ta 'embrittlement ta' l-idroġenu, li huwa adattat għal qafla ta 'saħħa għolja (10. {9-12} 9 grad).
Elettroplating tal-metall prezzjuż
Cadmium plating: NSS>500h fl-atmosfera tal-baħar, iżda l-ispiża tat-trattament tad-drenaġġ hija 15-20 darbiet dik ta 'elettrogalvanizzazzjoni,Użat prinċipalment f'tagħmir tal-vapur

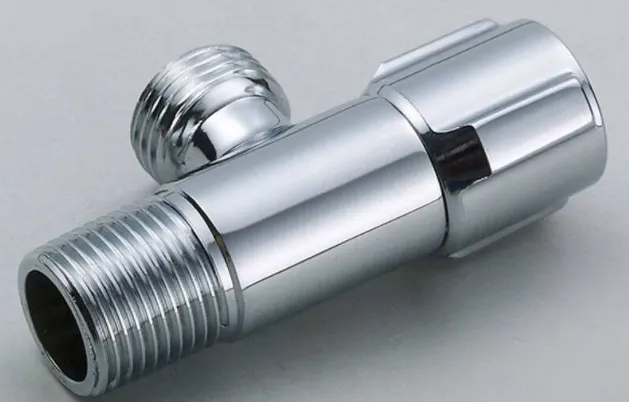

Chromium plating: surface hardness 800-1000HV, temperature resistance 650℃, copper/nickel primer required (total thickness ≥30μm), decorative>protettiv
Nickel plating: NSS>200h f'ambjent newtrali, spiss użat bħala s-saff intermedju ta 'plating kompost
Prinċipji tal-għażla tal-proċess
Huwa rrakkomandat li tagħżel skont l-istandard tat-test tal-isprej tal-melħ GB / T 10125-2021, flimkien mal-fatturi li ġejjin:
Ambjent tas-Servizz: atmosfera industrijali / klima tal-baħar / korrużjoni kimika
Rekwiżiti Mekkaniċi: Rekwiżiti ta 'Sensittività għall-Embrittlement tal-Idroġenu / Reżistenza għall-Ilbies
Effiċjenza Ekonomika: Spiża tat-Trattament għad-Disinn tal-Proporzjon tal-Ħajja
Restrizzjonijiet ta 'Protezzjoni Ambjentali: Livelli ta' emissjoni ta 'gass ta' l-exhaust u ta 'l-egżost
Ix-xejra ta 'żvilupp attwali turi li DACromet ħieles mill-kromju, kisi nano-kompost u depożizzjoni fiżika tal-fwar (PVD) qed jissostitwixxu gradwalment il-proċessi tradizzjonali ta' tniġġis tqil. Huwa rrakkomandat li tingħata prijorità lil soluzzjonijiet ta 'trattament tal-wiċċ favur l-ambjent fid-disinn ta' tagħmir ġdid.(来源: ichanics 机械)
