Fil-qasam tal-magni aero, id-diska integrali tax-xafra hija l-komponent tal-qalba hot end, u l-eżattezza tal-ipproċessar tagħha tiddetermina direttament il-prestazzjoni aerodinamika tal-magna. Riċentement, proġett ġdid tal-ipproċessar tad-disk tax-xafra integrali ta' liga ta'-temperatura għolja li sar minn kumpanija tal-manifattura tal-avjazzjoni ġibed l-attenzjoni tal-industrija minħabba li jaqbeż il-limiti tal-proċessi tradizzjonali.
Ipproċessar karatteristiċi tal-prodott

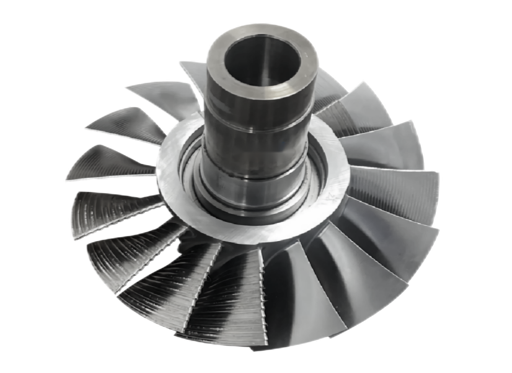

Id-diska tax-xafra hija magħmula minn liga ta 'temperatura għolja-GH4169, b'dijametru ta' 238mm u struttura rqiqa integrali b'ħitan-. Id-diffikultà ta 'l-ipproċessar tagħha tinsab fir-rekwiżit tad-disinn tal-korda-proporzjon tal-ħxuna ta' 40:1 u r-rekwiżiti ta 'kontroll ta' preċiżjoni fil-livell tal-mikron- fit-tranżizzjoni tal-wiċċ tax-xafra. Skont il-ftehim tekniku, il-ħruxija tal-wiċċ tax-xafra jeħtieġ li tiġi ottimizzata minn Ra 3.1μm sa Ra 0.51μm, u l-eżattezza tal-kontorn jeħtieġ li titjieb għal 0.04mm.
Sfidi tal-aġġornament tal-proċess
Is-soluzzjonijiet ta 'pproċessar tradizzjonali jiffaċċjaw erba' konġestjonijiet tekniċi ewlenin:
1) Il-vibrazzjoni tal-ipproċessar tal-istruttura b'ħitan irqaq-twassal għal vibrazzjoni tal-wiċċ
2) Il-ħruxija attwali hija biss Ra 0.93μm
3) Hemm marki tal-qtugħ ovvji fuq l-angolu R tat-transizzjoni tat-tarf tax-xafra
4) It-tolleranza tal-pożizzjoni ta 'xi xfafar hija għolja daqs 0.12mm

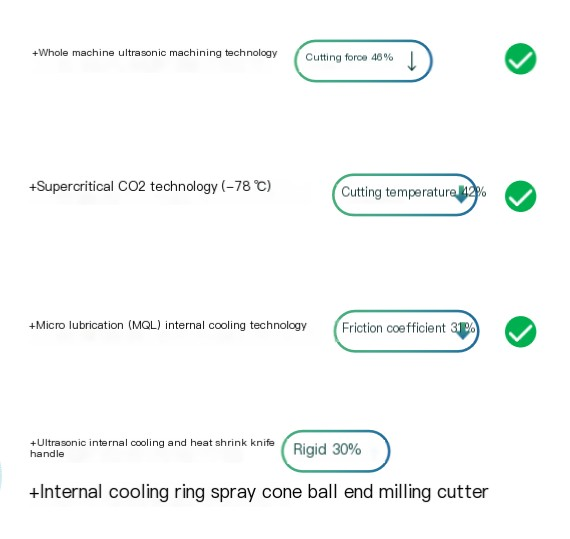

soluzzjoni BISHENtintegra l-ipproċessar ta 'rabta ta' ħames-assi, qtugħ ta 'vibrazzjoni ultrasonika u teknoloġija ta' mikro-lubrikazzjoni permezz tas-sistema ta 'proċessar aħdar ultrasoniku żviluppata b'mod indipendenti. L-innovazzjonijiet ewlenin tiegħu huma:
• Il-magħżel tal-vibrazzjoni ultrasonika jikseb 20,000 mikro--impatt ta' frekwenza għolja kull minuta
• Il-preċiżjoni tal-konnessjoni ta' ħames-assi hija stabbli f'8μm/1000mm
• Is-sistema tat-tqattigħ aħdar tnaqqas il-konsum tal-fluwidu tat-tqattigħ b'95%

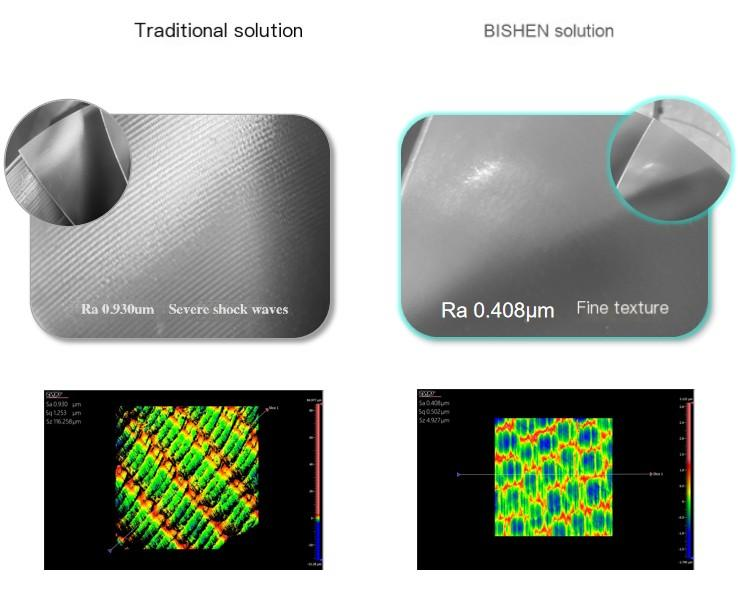

Paragun tad-dejta tal-ipproċessar
L-effett tal-implimentazzjoni juri:
1) Il-ħruxija tal-wiċċ titnaqqas għal Ra 0.408μm, tnaqqis ta '56%
2) L-eżattezza tal-kontorn hija kkontrollata b'mod stabbli fil-medda ta '0.035-0.04mm
3) Il-ħin tal-proċess tal-illustrar jitqassar bi 42%
4) It-tranżizzjoni tat-tarf tax-xafra R angolu smoothness hija mtejba bi 3 livelli
Skont testijiet fuq il-bank, id-diska tax-xafra manifatturat bl-użu tal-proċess il-ġdid iżid l-effiċjenza ġenerali tal-magna b'4.3% -4.7%, u l-ispiża annwali tal-fjuwil ta 'magna waħda tiġi ffrankata b'120,000 dollaru Amerikan. Dan il-każ stabbilixxa punt ta’ referenza ġdid tal-proċess għall-ipproċessar ta’ komponenti ewlenin tal-magni tal-inġenji tal-ajru.
