Kif nafu lkoll, anodizzar iebes se jwassal għal żieda fil-ħxuna tal-prodott. Għalhekk, ħxuna xierqa tal-film tal-ossidu hija kruċjali biex tissodisfa r-rekwiżiti tad-daqs tal-klijent.

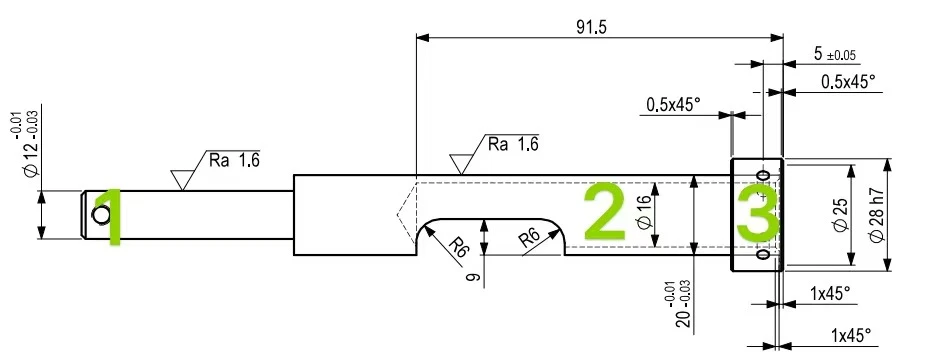

Dan l-artikolu juża x-xaft ta 'hawn fuq ir-ritratt bħala eżempju biex jispjega kif tikkontrolla l-ħxuna tal-film tal-ossidu sabiex id-daqs tal-prodott finali jilħaq il-valur mistenni.
Żewġ passi biss għall-anodizzar iebes ta 'dan ix-xaft:
Pass 1: Id-daqs tal-prodott semi-lest tax-xaft għandu jobdi għall-prinċipju ta '"ħxuna iżgħar tas-saff ta' barra u dijametru akbar tat-toqba ta 'ġewwa", qabel anodizzar iebes.
Dan minħabba li d-daqs tad-dijametru tat-toqba ta 'ġewwa tax-xaft naqas hekk kif tiżdied il-ħxuna tal-film tal-ossidu wara anodizzar iebes, li jirriżulta fi prodott mhux kwalifikat. Filwaqt li ssegwi l-prinċipju ta 'hawn fuq se jevita dan it-tort u jikseb prodott lest klijent meħtieġ.
Pass 2: għandha tingħata firxa definita ta 'kontroll tal-produzzjoni lill-mekkanika għal dak il-klijent jista' jikseb daqs tal-prodott lest mixtieq wara anodizzar iebes.
Analiżi speċifika tal-firxa tal-kontroll tal-produzzjoni għal dan ix-xaft kif ġej:
Kif qal it-tpinġija, anodizzat iebes b'impregnazzjoni ta 'PTFE, ħxuna 40±5μm. Dan se jkun 35/3--45/3(11.667μm ~ 15μm) għall-ħxuna tat-tkabbir tal-film tal-ossidu meta anodizzat iebes tax-xaft. U l-ħxuna tat-tkabbir tal-film tal-ossidu hija 0.0117 ~ 0.015 f'millimetru.
Allura, il-formula tal-kalkolu għall-firxa tad-dimensjoni tal-kontroll tal-produzzjoni mogħtija lill-mekkanik hija:
Daqs tal-kontroll tal-produzzjoni=daqs tat-tpinġija - daqs tal-ħxuna tat-tkabbir tal-film tal-ossidu x2
Jiġifieri: daqs tal-kontroll tal-produzzjoni=daqs tat-tpinġija - [(0.0117~0.015mm) x2]=daqs tat-tpinġija - (0.0234~0.03mm)
NOTA:
Hemm 2 naħat tal-ħxuna tat-tkabbir tal-film tal-ossidu, għalhekk għadd doppju fil-kalkolu.
Jekk l-aktar daqs finali preċiż ried li tikseb, għandu jittieħed il-valur minimu tal-ħxuna tat-tkabbir tal-film tal-ossidu. U 0.02mm hija l-aħjar għażla.
Tliet partijiet jikkonsistu f'dan ix-xaft, u kull firxa ta 'kontroll tal-parti hija kif ġej:
Immarkat 1 fir-ritratt, id-dimensjonijiet tal-linja ta 'fuq u t'isfel ta' dan huma 11.97 ~ 11.99, jiġifieri, id-dimensjonijiet tal-kontroll tal-produzzjoni huma: (11.97 ~ 11.99mm) -0.02mm =11.95 ~ 11.97mm
Immarkat 2 fir-ritratt, id-dimensjonijiet tal-linja ta 'fuq u t'isfel ta' dan huma 19.97 ~ 19.99, jiġifieri, id-dimensjonijiet tal-kontroll tal-produzzjoni huma: (19.97 ~ 19.99mm) -0.02mm =19.95 ~ 19.97mm
Immarkat 1 fir-ritratt, id-dimensjonijiet tal-linja ta 'fuq u t'isfel ta' dan huma 27.979 ~ 28mm (valur ta 'tolleranza H7 flimkien ma' mistoqsija ta 'valur ta' tolleranza fit-tolleranza), jiġifieri, id-dimensjonijiet tal-kontroll tal-produzzjoni huma:
(27.979~28mm)-0.02mm=27.959~27.98mm
