Fl-assemblaġġ mekkaniku ta 'preċiżjoni, id-direzzjoni tal-installazzjoni tal-ġewż tond (standard tal-ġewż tond GB/T812) ħafna drabi hija suġġett ta' diskussjoni. Hawn taħt, għidt fil-qosor il-punti ewlenin għar-referenza tiegħek.

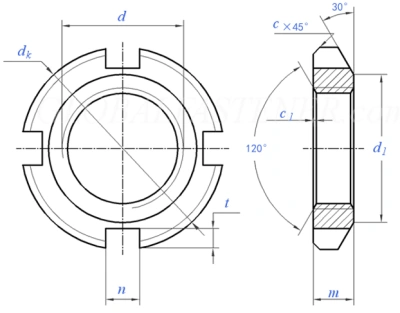

1. Karatteristiċi Strutturali tal-Ġewż Tond
Naħa waħda tal-ġewż tond għandha ċanfrin kbir ta '30 grad (ġewż taċ-ċanfrin ta' 30 grad), li jintuża prinċipalment għall-iffissar axjali tax-xaft.

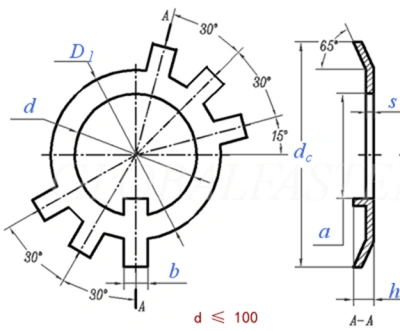

2. Tqabbil ma 'Lock Washers
Fil-prattika, biex jinkiseb kontra l--laxkar (metodu tal-ġewż kontra-laxkar), skorfini tondi huma ġeneralment użati flimkien ma 'lock washer (GB/T858 lock washer):
Il-washer għandu tabs multipli u angolu ta '65 grad;
Skont l-istandards, id-dimensjoni D1 tal-washer taqbel mad-dimensjoni d1 tal-ġewż tond;
Għalhekk, in-naħa ċanfrinata kbira tal-ġewż tond għandha tgħaqqad mal-washer tal-lock.
👉 Fi kliem ieħor, meta ġewż tond u lock washer jintużaw flimkien, in-naħa ċanfrinata għandha tiffaċċja l-komponent ikklampjat.
3. Meta Lock Washers Ma Jintużawx
Kultant, lock washers mhumiex applikati. Per eżempju:
Bl-użuqfil tal-ġewż tond doppjugħal kontra-laxkar;
L-ebda rekwiżit kontra -laxkar, biss issikkar ta 'ġewż tond wieħed.
Id-direzzjoni tal-installazzjoni għadha importanti f'każijiet bħal dawn? It-tweġiba hija: iva, għad hemm konsiderazzjonijiet.
4. Konsiderazzjonijiet Addizzjonali għad-Direzzjoni tal-Installazzjoni
Tolleranza tal-perpendikularità tal-ġewż:
L-istandard GB/T812 jispeċifika rekwiżiti ta 'perpendikularità għan-naħa ċanfrinata, iżda mhux għan-naħa opposta.

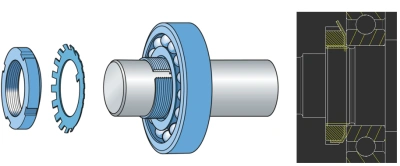

Installazzjoni tal-ġewż tal-qfil tal-bearing:
F'assemblaġġi bħal berings, huwa ġeneralment mixtieq li l-komponent ippressat kontra l-bearing ma jestendix lil hinn mid-dijametru tat-tellieqa ta 'ġewwa. F'każijiet bħal dawn, it-tqegħid tan-naħa ċanfrinata lejn il-komponent ikklampjat huwa aktar raġonevoli.
Jekk l-assemblaġġ m'għandux tali limitazzjonijiet, allura d-direzzjoni tal-installazzjoni mhix strettament kritika.(文章来源:iMechanics机械)
