Sfond tal-każ: "Problema ta' elf toqba" fil-manifattura taċ-ċippa
Fil-qasam tal-ipproċessar taċ-ċippa tas-semikondutturi, il-ħġieġ tal-kwarz jintuża ħafna fil-manifattura ta 'diski tal-isprej fil-proċess tal-inċiżjoni minħabba l-purità għolja, ir-reżistenza għat-temperatura għolja u l-istabbiltà kimika tiegħu. Ir-rekwiżiti tal-ipproċessar ta 'manifattur ewlieni tat-tagħmir taċ-ċippa għal diski tal-isprej tal-kwarz huma rappreżentattivi ħafna:
Materjal: Ħġieġ tal-kwarz (ebusija HV700)

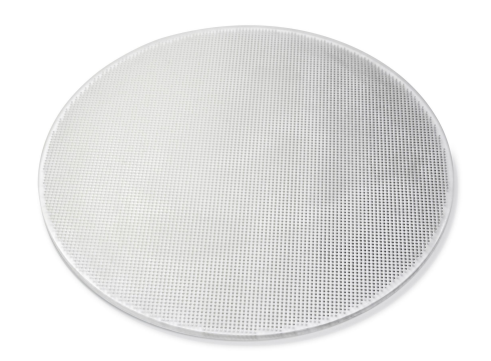

Karatteristiċi ewlenin: 0.5mm dijametru, 5mm fond mikro-toqob (proporzjon ta 'fond għal dijametru 10:1), 4,996 toqba jeħtieġ li jiġu pproċessati indaqs fuq disk b'dijametru ta' 280mm
Rekwiżiti ta' preċiżjoni: Toqba tond Inqas minn jew ugwali għal ± 5μm, żball fil-pożizzjoni<0.02mm, hole edge collapse ≤0.15mm
Il-manifattur oriġinarjament uża teknoloġija tat-tħaffir tradizzjonali, iżda ffaċċja żewġ problemi fatali:
Konġestjoni fl-effiċjenza: L-ipproċessar ta 'toqba waħda jieħu 270 sekonda, u l-ipproċessar ta' diska waħda jeħtieġ tħaddim kontinwu għal 34 jum;

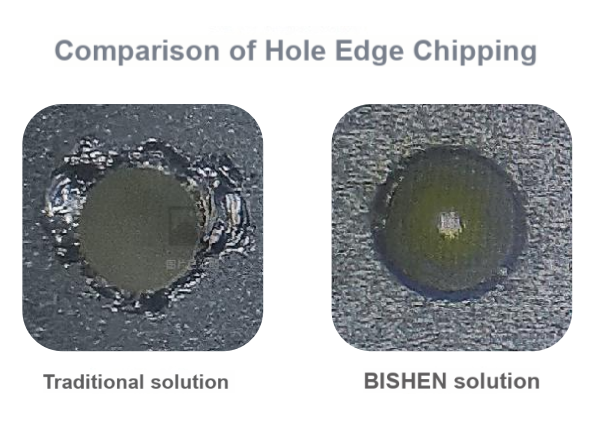

Rendiment barra mill-kontroll: Il-kollass tat-tarf tat-toqba jilħaq 0.4mm, li jirriżulta f'aktar minn 30% tal-biċċiet tax-xogħol jiġu kkrekkjati u skrappjati minħabba l-konċentrazzjoni tal-istress.
Soluzzjonijiet BISHEN: It-teknoloġija ultrasonika tħassar l-artiġjanat tradizzjonali
Fid-dawl tal-karatteristiċi fraġli u iebsa tal-ħġieġ tal-kwarz, it-tim ta 'l-R&D ta' BISHEN ippropona s-sistema ta 'inċiżjoni u tħin ta' preċiżjoni ultrasonika, li kissret tliet innovazzjonijiet tekniċi:
① Teknoloġija ta 'tnaqqis tal-vibrazzjoni ultrasonika ta' frekwenza għolja
Il-vibrazzjoni ultrasonika ta '20kHz tqassar il-ħin ta' kuntatt bejn it-drill bit u l-materjal għal mikrosekondi, tnaqqas il-forza tat-tqattigħ b'65%, u trażżan il-kollass tat-tarf mill-għerq.
② Personalizzazzjoni integrali tat-trapan PCD
It-drill bit huwa magħmul minn folja komposta tad-djamanti (PCD) f'biċċa waħda, bi preċiżjoni tal-ark tat-tarf tat-tqattigħ ta '± 2μm, u sistema ta' korrezzjoni axjali ta '0.01 grad biex tiżgura d-dritta ta' toqob fil-fond ta '5mm.
③ Għodda ta 'pożizzjonament ta' adsorbiment vakwu
Il-pjattaforma tal-arja f'wiċċ l-ilma b'kontroll indipendenti ta 'żoni multipli tistabbilizza l-iżball tal-flatness tad-diska tal-kwarz ta' 280mm fi ħdan 0.005mm, u telimina d-devjazzjoni tal-pożizzjoni tat-tħaffir.

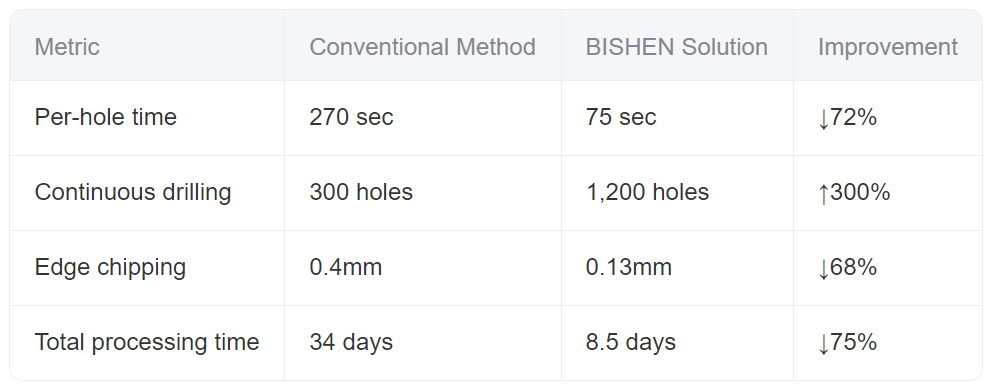

Tqabbil tad-dejta tal-ipproċessar: qabża doppja fl-effiċjenza u l-eżattezza
Is-soluzzjoni ġiet ivverifikata mill-klijenti fil-produzzjoni tal-massa għal tliet xhur konsekuttivi, u r-rendiment tal-pjanċa tal-isprej żdied minn 67% għal 98%, u ssalva lill-manifatturi aktar minn 8 miljun wan fi spejjeż ta 'telf ta' materjal tal-kwarz kull sena.
Ispirazzjoni ta 'l-Industrija: Il-Punt ta' Tidwir Tekniku tal-Maċinazzjoni ta' Preċiżjoni
L-ipproċessar tal-mikro-toqba tal-ħġieġ tal-kwarz darba kien rabta ta '"bottleneck" li rrestrinġiet l-aġġornament tat-tagħmir taċ-ċippa. Permezz tal-applikazzjoni tal-inġinerija tat-teknoloġija ultrasonika, BISHEN mhux biss solvuta l-problema tal-ipproċessar tal-mikro-toqba bi proporzjon ta 'fond għal dijametru ta' 10:1, iżda wkoll ivverifikat paradigma ġdida għall-magni ta 'preċiżjoni ta' materjali fraġli u iebsa - Tibdel iż-żieda sempliċi fl-ebusija tal-għodda b'kontroll ta 'vibrazzjoni ta' frekwenza għolja, li għandu valur tal-magni tal-ħġieġ ultra-preċiżjoni op taċ-ċeramika op.
Dwar Bishen Precision
BishenIl-preċiżjoni tiffoka fuq il-manifattura ta 'partijiet tal-metall ta' preċiżjoni għolja. Filwaqt li bbażat ruħha fuq bażi ta 'produzzjoni moderna ta' 7,500 metru kwadru, tipprovdi soluzzjonijiet one-stop għal partijiet strutturali kumplessi fl-oqsma tal-ajruspazju, makkinarju mediku u robotika. Il-kumpanija tieħu "preċiżjoni estrema u twassil affidabbli" bħala l-kompetittività ewlenija tagħha, u għandha l-abbiltà li tipprovdi servizzi ta 'proċess sħiħ minn modifika materjali, proċessar ta' rabta b'ħafna assi għal ttestjar fil-livell tal-mikron. Għandu sistema ta 'ġestjoni tal-kwalità tal-apparat mediku ISO 13485, ċertifikazzjoni aerospazjali AS9100 u kwalifiki oħra, u wassal aktar minn 200,000 parti ewlenija b'kollox, u għen lill-klijenti jkissru l-konfini tal-manifattura ta' preċiżjoni.
