Fil-magni ta 'preċiżjoni, ħafna jassumu li l-eżattezza dimensjonali hija ddeterminata prinċipalment minngħodod tal-qtugħjewparametri tal-magni. Fir-realtà, il-fattur deċiżiv ħafna drabi jinsab fil-ambjent.
Għaliex il-Kontroll Ambjentali huwa Standard fil-Manifattura tal-Punent
F'workshops Ewropej u Amerikani ta'-livell għoli, ambjenti-ikkontrollati mill-klima huma kkunsidrati bħala infrastruttura bażika:
Kontroll tat-temperatura: 20 grad ± 1 grad
Kontroll tal-umdità: 40–60%
Setup tal-magna: sistemi ta' kumpens tat-temperatura-ħin reali
Il-metalli jespandu jew jikkuntrattaw mal-varjazzjonijiet fit-temperatura. Anke bidla żgħira tista' tintroduċiżbalji fil-{0}}mikron. Per eżempju, l-azzar għandu koeffiċjent ta 'espansjoni termali ta'11.5 μm/m·K. Biċċa tax-xogħol ta '1-metru se tikber11.5 μmb'żieda ta' grad 1 biss.
Dan huwa għaliex il-manifatturi tal-Punent jitolbu b'fiduċjaTolleranzi ta '±5 μm jew saħansitra ±2 μm-għax l-ambjent tagħhom jiżgura konsistenza bejnriżultati tal-magniuspezzjoni finali.
L-Isfida fil-Workshops Tipiċi
F'ħafna workshops Ażjatiċi, it-temperatura tista 'tbandal ħafna:
Art tal-ħanut tas-sajf: 35 grad
Art tal-ħanut tax-xitwa: 5 gradi
Daily variation: >10 gradi
Taħt dawn il-kundizzjonijiet, anke bl-istess magna, l-istess għodda, u l-istess programm,kejl meħud filgħodu vs wara nofsinhar jista' jvarja b'10–15 μm.
Ħafna ewwel tort xedd għodda jew preċiżjoni tal-magna. Iżda l-kawża ewlenija hijadrift tat-temperatura.
Tqabbil taħt l-istess proċess tal-magni:
| Ambjent | Stabbiltà Dimensjonali | Medda ta' Varjazzjoni |
|---|---|---|
| Klima-kamra kkontrollata (20 grad ±1 grad) | Stabbiltà għolja | ±2 μm |
| Normal workshop (>varjazzjoni ta' 10 gradi) | Instabbli | ±12 μm |

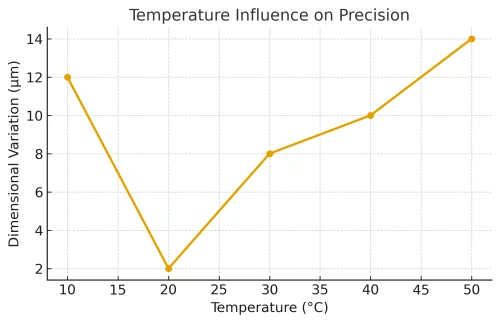

Temperatura-Kurva ta' Preċiżjoni
Is-Soluzzjoni Tagħna: Klima-Kmamar Ikkontrollati + Kumpens tat-Temperatura
Biex nilħqu rekwiżiti aerospazjali, mediċi, u ta'-preċiżjoni għolja, bnejna aworkshop tal-magni ikkontrollat mill-klima-:
Kostanti 20 grad ±1 grad sena-tunda
Tisħin minn qabel għal magnibiex jinkiseb bilanċ termali
Kumpens tat-temperatura-ħin realibiex tikkoreġi drift dimensjonali
Ambjent ta 'spezzjoni unifikatbiex jiġi żgurat il-kejl taqbel mal-magni
Dan jiżgura li t-tnejnmakkinaruspezzjonijseħħu taħt l-istess linja bażi, li jeliminaw diskrepanzi bħal "partijiet jidhru korretti fuq il-magna iżda jonqsu waqt il-kejl."
Għaliex Dan Jgħodd għall-Klijenti tal-Punent
Għall-manifatturi aerospazjali, mediċi, u semikondutturi, il-kontroll ambjentali huwamhux għażla iżda rekwiżit.
Mingħajr stabbiltà, "magni ta 'preċiżjoni" huwa biss slogan.
Bi stabbiltà,Tolleranzi ta '±2–5 μmisiru tassew li jistgħu jintlaħqu.
Huwa għalhekk li ċ-ċertifikazzjonijiet (AS9100, ISO13485) jitolbu kontroll ambjentali.
Konklużjoni
Għodod u magni huma importanti-immal-istabbiltà ambjentali hija ċ-ċavetta moħbija għall-preċiżjoni reali.
Billi ngħaqqdu workshops ikkontrollati mill-klima-mal-kumpens tat-temperatura, aħna niżguraw li kull parti li nwasslu tikseb preċiżjoni konsistenti u verifikabbli.
