Ċrieki b'ħitan-rqaq, bħal kisi tal-magni, ċrieki kbar tal-konnettur, u komponenti aerospazjali kritiċi oħra, ħafna drabi huma fabbrikati b'sezzjonijiet irqaq iżda b'dijametri kbar. Filwaqt li dawn il-partijiet huma ħfief u kost-effettivi, dawn jiġu bi sfidi sinifikanti tal-magni. Il-ħitan irqaq jagħmluhom suxxettibbli ħafna għal distorsjoni termali waqt il-magni, speċjalment meta jkunu involuti karatteristiċi interni ta'-preċiżjoni għolja bħal toqob.
L-Isfida
Meta jiġu mmaxinjati komponenti b'-dijametru kbir, b'ħitan-rqaq, l-isfida ewlenija hija l-ġestjoniespansjoni termalimatul il-proċess tat-tqattigħ. Hekk kif l-għodda tinteraġixxi mal-materjal,ġenerazzjoni tas-sħana lokalizzatatwassal għaldeformazzjoni termali mhux lineari, li tikkawża li l-parti titgħawweġ jew tgħawweġ. Din id-distorsjoni hija partikolarment problematika meta jiġu mmaxinjati toqob interni jew karatteristiċi ta 'preċiżjoni oħra, peress li anke bidla żgħira tista' tikkomprometti l-integrità tal-parti.
Fluttwazzjonijiet fit-temperaturajaffettwaw il-ġeometrija, li jwassal għal allinjament ħażin ta 'karatteristiċi kritiċi.
Distorsjoni termalijagħmilha diffiċli biex jinkisbu tolleranzi stretti għal partijiet kbar u kumplessi.
Sħana mhux ikkontrollatajirriżulta fi ruttam jew xogħol mill-ġdid minħabba preċiżjoni dimensjonali fqira.
L-Approċċ tas-Soluzzjoni tagħna
Biex tindirizza dawn l-isfidi, Bishen Precision żviluppat strateġija ta 'kontroll termali integrat li tgħaqqadteknoloġiji avvanzati tat-tkessiħ, monitoraġġ tat-temperatura-ħin reali, uSistemi ta' profili bil-lejżer:
Kontroll tat-Temperatura -Ħin Real
Aħna nimpjegawsensuri tat-temperatura infra-aħmarintegrata fil-proċess tal-magni CNC biex tissorvelja t-temperaturi tal-għodda u tal-biċċa tax-xogħol kontinwament. Dan jippermettilna naġġustaw il-parametri tat-tqattigħ biex inżommu ambjent termali stabbli.
Proċess tat-Tkessiħ Segmentat
Minflok fluss kontinwu tal-likwidu li jkessaħ, nużaw astrateġija ta 'tkessiħ segmentatli tapplika fluwidi li jkessħu fi stadji, sinkronizzati mal-fażijiet tal-magni. Dan jipprevjeni xokk termali u jimminimizza r-riskju ta 'espansjoni irregolari tal-materjal.
Profili bil-lejżer għal-Monitoraġġ f'Ħin Real
Biex iżżomm l-eżattezza, nużawSistemi ta' profili bil-lejżerli jkejlu l-wiċċ tal-parti u l-karatteristiċi interni kif qed tiġi mmaxinjata. Is-sistema tipprovdi feedback dwar ċaqliq dimensjonali ikkawżat minn espansjoni termali, li tippermetti kumpens f'-ħin reali u aġġustament tal-mogħdijiet tal-għodda.
Wara-Rilassament tal-Maċinazzjoni
Wara l-magni, il-partijiet jinżammu f'ambjent ikkontrollat biex jippermettu li l-materjal jirrilassaw, jistabbilizzaw it-tensjonijiet interni qabel ma jintemm. Dan jgħin biex tiġi żgurata l-istabbiltà dimensjonali u jtejjeb l-eżattezza finali.
Riżultati
| Metriku | Qabel l-Ottimizzazzjoni | Wara l-Ottimizzazzjoni |
|---|---|---|
| Devjazzjoni tad-Djametru tal-Bore | ±0.03 mm | ±0.005 mm |
| Żball fl-ovalità | 0.06 mm | 0.01 mm |
| Post ta' Distorsjoni Termali-Aqta' | Sinifikanti | Minimi |
| Rata Ruttam | 10% | <1% |
Każ ta 'Applikazzjoni: Ċirku tal-Immuntar tal-Magna

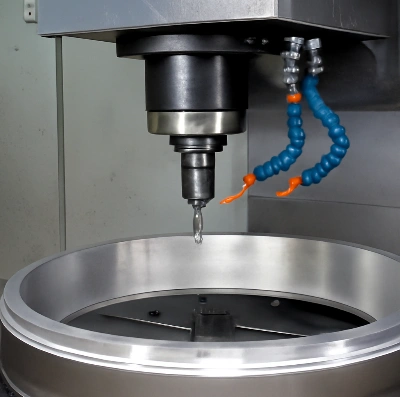

Fi proġett reċenti, konna inkarigati bil-magni kbarċirku tal-immuntar tal-magna tal-liga tal-aluminjubi ħxuna tal-ħajt ta’ 5 mm u dijametru ta’ barra ta’ 500 mm. Il-komponent kien jeħtieġ preċiżjoni għolja fit-toqba intern għal twaħħil xieraq mal-partijiet tat-tgħammir.
Mingħajr strateġija preċiża ta' ġestjoni termali, it-temperatura-indotta distorsjoni waqt it-tqattigħ ikkawżat allinjament ħażin tat-toqba sa 0.03 mm, li wassal għal rata għolja ta' ruttam. Billi timplimenta tagħnasistema ta' tkessiħ multi-fażiuprofili bil-lejżer, aħna naqqas id-devjazzjoni tal-bore għal taħt 0.005 mm, tjiebu l-prestazzjoni tal-parti u naqqas l-iskart.
Konklużjoni
Makkinar ta' preċiżjoni ta' partijiet b'-ħitan irqaq, b'dijametru kbir-jeħtieġ kontroll termali metikoluż. Permezzġestjoni tat-temperatura-ħin reali, tkessiħ segmentat, ukumpens-iggwidat bil-lejżer, aħna solvejna b'suċċess il-problema tal-espansjoni termali, billi niżguraw produzzjoni ta'-preċiżjoni għolja u difetti-ħieles ta' komponenti kritiċi tal-ajruspazju u tal-karozzi.
Jekk qed tiffaċċja sfidi b'magni b'-dijametru kbir irqiq-ħitan,ikkuntattjana llumbiex titgħallem kif il-proċessi avvanzati tagħna ta 'kontroll termali jistgħu jtejbu l-effiċjenza tal-produzzjoni tiegħek u l-kwalità tal-parti.
