Fil-proċess tal-magni tal-metall ta 'preċiżjoni, spiss niltaqa' ma 'tpinġijiet tad-disinn li fihom kantunieri interni li jaqtgħu ħafna, skanalaturi fonda u dojoq, jew kavitajiet b'angoli kompletament retti. Filwaqt li dawn id-disinji jistgħu jidhru raġonevoli f'mudell 3D, huma direttament limitati mill-ġeometrija tal-għodda fil-magni CNC attwali.
1. Limitazzjonijiet Fiżiċi tad-Djametru tal-Għodda
L-għodod mhumiex infinitament irqaq; dejjem ikollhom dijametru. Pereżempju, id-dijametru minimu ta 'mitħna tat-tarf komuni huwa ta' madwar1mm(għodod irqaq huma suxxettibbli li jitkissru).Dan ifisser:

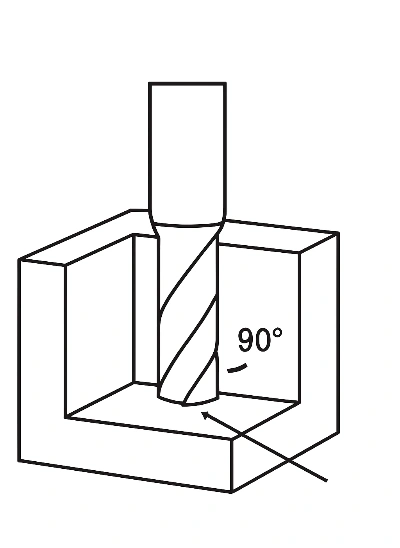

- Il-kantunieri interni tal-kavitajiet ma jistgħux jiġu mmaxinjati għal angolu rett perfett u jistgħu biss jiġu "mitħun" f'kantunieri fit-tond.
- Aktar ma tkun profonda l-kanal, iktar tkun agħar ir-riġidità tal-għodda, u żżid ir-riskju ta 'vibrazzjoni u deformazzjoni.
2. Regoli ta' Thumb għad-Disinn tal-Kantuniera Arrotondata
Ibbażat fuq l-esperjenza prattika tagħna, jekk il-fond tal-kavità huwa9mm, huwa rrakkomandat li r-raġġ tal-kantuniera interna jkun iddisinjat biex ikun Akbar minn jew ugwali għal3mm(madwar 1/3 tal-fond). Dan jippermetti li l-għodda tidħol bla xkiel mingħajr xedd eċċessiv waqt il-magni.
3. Grooves Fond u Riġidità tal-Għodda
Ħafna disinjaturi jippreferu jiddisinjaw skanalaturi li huma kemm fondi kif ukoll dojoq. Madankollu, huwa importanti li wieħed jifhem li aktar ma tkun itwal l-għodda, iktar tkun agħar ir-riġidità tagħha, li tagħmilha aktar suxxettibbli għall-liwi waqt it-tqattigħ, li jista 'jwassal għal:
- Tnaqqis fil-preċiżjoni dimensjonali fil-qiegħ tal-kanal.
- Finitura ħażina tal-wiċċ.
- Anke ksur tal-għodda, żieda fl-ispejjeż.
4. Rakkomandazzjonijiet għad-Disinjaturi u l-Akkwist
Meta wieħed iqis il-limitazzjonijiet ġeometriċi tal-għodda matul il-fażi tat-tpinġija, iġib diversi benefiċċji diretti:
- Id-disinni huma aktar faċli biex jiġu implimentati, u jnaqqsu l-ħin tal-modifika u l-komunikazzjoni.
- Evitar ta 'spejjeż addizzjonali minħabba disinji "mhux maħdumin".
- Titjib fl-effiċjenza tal-kunsinna.
Dan huwa għaliex ħafna klijenti fl-Ewropa u l-Istati Uniti jagħtu attenzjoni speċjali lill-kantunieri fit-tond u l-wisa 'tal-kanal waqt id-disinn, filwaqt li xi fabbriki u disinjaturi domestiċi ħafna drabi jinjoraw dawn l-aspetti.
Konklużjoni Prattika:

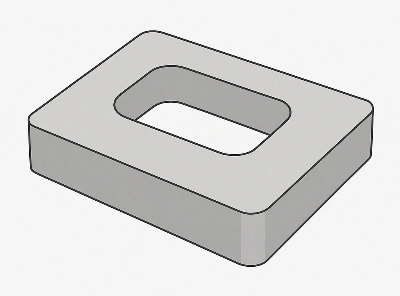

Fil-magni ta 'preċiżjoni, il-ġeometrija tal-għodda tiddetta jekk disinn jistax jiġi manifatturat. Billi ssegwi l-prinċipju sempliċi ta '"raġġ tal-kantuniera akbar minn jew ugwali għal 1/3 tal-fond tal-kavità, u tevita slots fondi/dojoq żżejjed,"ħafna kwistjonijiet tal-magni jistgħu jiġu evitati.
Bishenl-esperjenza ta'
F'Bishen, aħna napplikaw dan il-prinċipju kmieni fil-proċess billi nirrevedu t-tpinġijiet tal-klijenti u nissuġġerixxu ottimizzazzjonijiet tar-raġġ u l-islott qabel ma jibda l-magni. Dan mhux biss jipprevjeni disinni mill-ġdid li jiswew ħafna flus iżda jallinja wkoll ma 'l-aspettattivi ta' ħafna manifatturi Ewropej u Amerikani, li japprezzaw il-manifattura effiċjenti, il-kwalità stabbli u l-ħinijiet ta 'tmexxija affidabbli.
