Sabiex tissaħħaħ il-prestazzjoni tal-ligi tal-aluminju, ġeneralment ikun meħtieġ li jissaħħu l-ligi tal-aluminju. Bħalissa hemm żewġ metodi ewlenin: it-twebbis tar-razza u t-tisħiħ tat-trattament bis-sħana. Fost dawn, it-tisħiħ tat-trattament tas-sħana huwa komunement użat għal liga tar-ram 2XXX, manjesju tas-silikon 6XXX, liga taż-żingu 7XXX u elementi oħra ligi tal-aluminju serje 8XXX; it-twebbis tar-razza normalment jintuża għal aluminju pur 1XXX, liga tal-manganiż 3XXX, ligi tal-aluminju tas-serje tal-liga tal-manjeżju 5XXX. Liga tas-silikonju 4XXX serje aluminju ligi jistgħu jużaw iż-żewġ metodi ta ' tisħiħ.

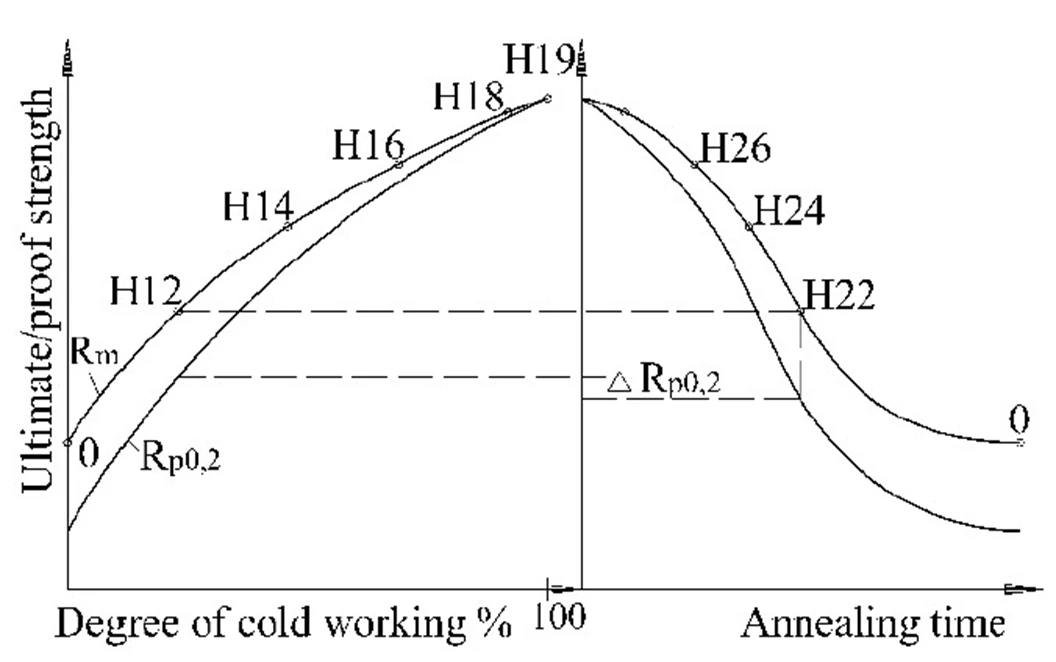

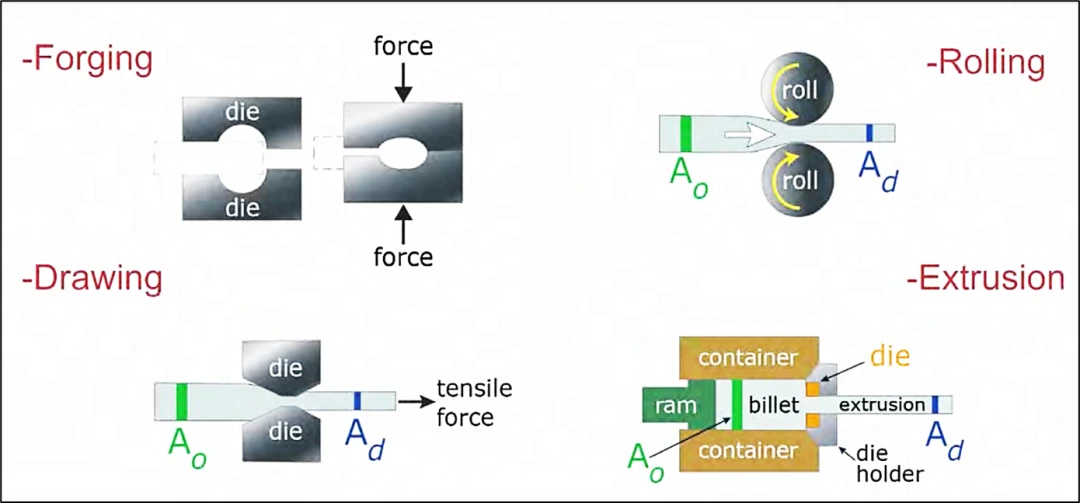

It-twebbis tat-tensjoni (Strain Hardened): L-introduzzjoni ta 'dislokazzjonijiet permezz ta' deformazzjoni tal-plastik (bħal tiġbid, irrumblar, forġa), tfixkel iż-żlieq tal-kristall, u ttejjeb is-saħħa tal-liga. Kif muri fil-figura hawn taħt.
Ligi tal-aluminju mwebbsa ħafna drabi jkollhom suffiss ta 'H + numru wara l-kodiċi tagħhom, bħal 5052-H32, li jfisser dan li ġej:
H1x=strain hardening biss.
H2x=strain hardening u ttemprar parzjali.
H3x=ebusija u stabbilizzazzjoni (biex jiġi żgurat li l-proprjetajiet mekkaniċi ma jinbidlux maż-żmien).
H4x=ebusija u żebgħa.
It-tieni numru muri bħala x hawn fuq jindika l-grad ta' ebusija tax-xogħol kiesaħ. 2=Kwart iebes; 4=Nofs iebes; 6=Tliet kwarti iebsa; 8=Kompletament diffiċli; 9=Superhard. Iktar ma jkun għoli l-valur, iktar ikun għoli s-saħħa iżda inqas tkun il-plastiċità.

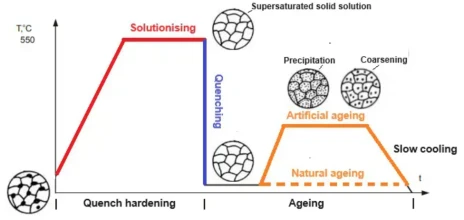

Trattament Termali: L-elementi tal-liga huma ffurmati f'fażijiet ta 'tisħiħ permezz ta' trattament ta 'soluzzjoni u trattament ta' tixjiħ, u b'hekk itejbu s-saħħa, kif muri fil-figura hawn taħt.
Ligi tal-aluminju msaħħa trattament termali ġeneralment ikollhom suffiss ta 'T + numru wara l-kodiċi tagħhom, bħal 6061-T6, u t-tifsiriet tan-numri differenti huma kif ġej:
T1: Tkessiħ naturali wara proċess ta 'formazzjoni ta' temperatura għolja, tixjiħ naturali.
T2: Tkessiħ naturali wara proċess ta 'formazzjoni ta' temperatura għolja, xogħol kiesaħ, tixjiħ naturali.
T3: Xogħol kiesaħ wara trattament tas-sħana tas-soluzzjoni, tixjiħ naturali.
T4: Tixjiħ naturali wara trattament bis-sħana tas-soluzzjoni.
T5: Tkessiħ naturali wara proċess ta 'formazzjoni ta' temperatura għolja, tixjiħ artifiċjali.
T6: Tixjiħ artifiċjali wara trattament bis-sħana tas-soluzzjoni.
T7: Tixjiħ-żżejjed wara t-trattament bis-sħana tas-soluzzjoni (reżistenza għall-korrużjoni mtejba).
T8: Xogħol kiesaħ wara trattament tas-sħana tas-soluzzjoni, tixjiħ artifiċjali.
T9: Tixjiħ artifiċjali wara trattament bis-sħana tas-soluzzjoni, u mbagħad xogħol kiesaħ.
T10: Tkessiħ naturali wara proċess ta 'formazzjoni ta' temperatura għolja, xogħol kiesaħ, u mbagħad tixjiħ artifiċjali.
It-twebbis tat-tensjoni normalment jintuża għal prodotti ta 'liga ta' l-aluminju li ma jeħtiġux forma għolja u preċiżjoni dimensjonali, u għandhom rekwiżiti ta 'saħħa għolja iżda rekwiżiti ta' toughness baxxi. Minħabba li huwa faċli biex tipproċessa u tifforma u għandha spiża baxxa, tista 'tintuża għal xi partijiet strutturali mhux importanti, partijiet ta' appoġġ, eċċ. It-tisħiħ tat-trattament tas-sħana huwa adattat għal oqsma b'rekwiżiti għoljin fuq il-prestazzjoni ta 'materjali ta' liga tal-aluminju, bħal komponenti ewlenin fl-ajruspazju, karozzi u oqsma oħra, li normalment huma meħtieġa li jkollhom proprjetajiet komprensivi eċċellenti bħal qawwa għolja, toughness għolja, reżistenza tajba għall-korrużjoni u għeja.

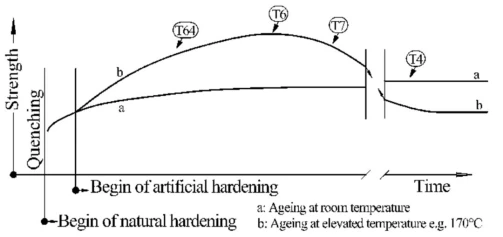

Lura għas-suġġett tagħna, T6, jiġifieri, tixjiħ artifiċjali wara trattament bis-sħana tas-soluzzjoni. Kif jidher miċ-ċifra ta 'qabel, T6 jista' jikseb indikaturi ta 'saħħa relattivament tajbin filwaqt li jiżgura l-prestazzjoni komprensiva tiegħu, u huwa għalhekk li ntuża ħafna.(文章来源:微信公众号- iMechanics机械)
