Fil-manifattura aerospazjali, tolleranza ta '±0.005 mm (0.0002 in) jew ogħla hija rekwiżit standard. Il-kisba ta' din il-preċiżjoni tiddependi fuq tagħmir avvanzat ta' 5-assi, għodda preċiża, strateġiji CAM ottimizzati, u kontroll rigoruż tal-kwalità. Dan l-artikolu jispjega approċċi prattiċi, jinkludi każ tad-dinja reali, u jintroduċi strateġija konċiża Mid Solution għal partijiet aerospazjali.
1. Għaliex ± 0.005 mm Kwistjonijiet ta 'Tolleranza
Il-komponenti aerospazjali huma sensittivi ħafna għas-sigurtà, l-għeja u l-assemblaġġ:
Titjira-partijiet kritiċi: Pjattaformi tax-xafra, uċuħ tat-tgħammir tal-valv.
Strutturi ta'-ħajt irqaq: Inqas minn 1 mm ħxuna, suxxettibbli għal distorsjoni termali.
Komponenti b'ħafna-karatteristiċi: Id-djar jew il-parentesi b'għexieren ta' karatteristiċi jeħtieġu referenzi ta' datum konsistenti.
L-OEMs fl-Ewropa u l-Istati Uniti spiss jispeċifikaw tolleranzi ta '±0.005 mm għal dimensjonijiet, karatteristiċi ġeometriċi, u preċiżjoni pożizzjonali.
2. Il-kisba ta '±0.005 mm fil-Produzzjoni
2.1 5-Kapaċità CNC tal-Assi
Makkinar aerospazjali ta'-preċiżjoni għolja jiddependi fuq:
Ripetibbiltà tal-assi lineari Inqas minn jew ugwali għal ±0.001 mm
Preċiżjoni tal-assi li jdur Inqas minn jew ugwali għal 3 ark-sec
Kumpens termali u struttura riġida
Fuq-metroloġija tal-magni (sondi Renishaw, kejl tal-għodda tal-lejżer)
Ir-ripetibbiltà fit-tul-hija aktar importanti minn preċiżjoni okkażjonali tal-kampjun.
2.2 Ġestjoni tal-Għodda
Kontroll tal-ħajja tal-għodda għal kull parti
Runout tal-magħżel Inqas minn jew ugwali għal 2 µm
Detenturi ta 'għodda ta' espansjoni termali u interface HSK
2.3 Strateġija CAM
Makkinar b'5 assi b'morsa waħda- inaqqas l-iżbalji tad-datum
Semi-irfinar jiżgura allowance uniformi tal-istokk
Partijiet tal--ħitan irqaq jużaw makkinar segmentat u mogħdijiet ta' qtugħ kostanti
3. Kontroll tal-Kwalità għall-Konsistenza
3.1 Spezzjoni ta 'preċiżjoni
CMM ta' grad aerospazjali- (MPE Inqas minn jew ugwali għal 1.7 + L/350 µm)
Dokumentazzjoni FAI / AS9102 / PPAP
Traċċabilità sħiħa ta 'materjali, għodod, u proċessi
3.2 Kontroll Ambjentali
It-temperatura-kontrollata tal-kamra 20 ± 0.5 grad
Makkinar u spezzjoni fl-istess żona termali
4. Vantaġġi ta 'Maċinazzjoni ta' 5 Assi għal Partijiet Aerospazjali
Inaqqas id-dipendenza fuq l-apparat u d-drift tad-datum
Ittejjeb l-eżattezza pożizzjonali u ġeometrika
Mankijiet komponenti kumplessi: xfafar, housings, kavitajiet, blokki tal-valvi
Effiċjenza ogħla bi produzzjoni konsistenti tal-lott

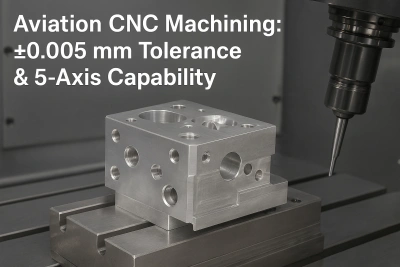

5. Studju ta 'Każ: Blokk ta' Valv Aerospazjali Kisba ta '±0.005 mm
Rekwiżiti:
Materjal: azzar li ma jissaddadx 17-4PH
Karatteristiċi: Salib toqob, kavitajiet interni, uċuħ tat-tgħammir
Tolleranzi: ± 0.005 mm għall-pożizzjonijiet tat-toqob
Strateġija:
Makkinar b'5 assi b'morsa waħda-għall-karatteristiċi kritiċi kollha
Runout tal-għodda Inqas minn jew ugwali għal 2 µm għall-irfinar ta' preċiżjoni
Semi-finitura segmentata b'mogħdijiet ta' qtugħ kostanti
Fuq-sondar tal-magni u kumpens termali
Riżultat:
Preċiżjoni tal-pożizzjoni tat-toqba ±0.003–0.004 mm
Lott ta '100 biċċa b'xogħol mill-ġdid żero
Fornitur approvat għal-produzzjoni aerospazjali fit-tul
Dan juri kif l-ippjanar sistematiku u l-kapaċità ta '5 assi jibdlu tolleranzi ta' ± 0.005 mm f'riżultati ta 'lott affidabbli.
6. Soluzzjoni Nofs: Strateġija Prattika tal-Ajruspazju
Mid Solution tipprovdi passi konċiżi u azzjonabbli biex tinkiseb preċiżjoni aerospazjali:
Waħda-Fluss ta' 5 Assi ta' Datum– Jikkonsolida l-karatteristiċi kritiċi f'sistema ta' koordinati waħda, filwaqt li timminimizza d-drift pożizzjonali.
Ħażna Uniformi Semi-Temm– Iżomm konċessjoni ta' stokk konsistenti għal-ħitan irqaq u partijiet ta' ħofra fil-fond biex titnaqqas id-deformazzjoni.
Mudelli tal-Għodda u tal-biċċa tax-xogħol– Mudelli predefiniti għall-ħajja tal-għodda, il-materjal, u l-istrateġija tal-karatteristiċi jiżguraw riżultati konsistenti.
Fuq-Machine Metrology Loop– Probing ta'-ħin reali b'kumpens termali jnaqqas il-varjazzjoni tal-lott, speċjalment għal partijiet tat-titanju jew Inconel.
Dawn l-istrateġiji jibdlu l-preċiżjoni CNC aerospazjali minn esperjenza-ibbażata għalsistematiku u ripetibbli.
7. Konklużjoni
Il-kisba ta' tolleranza ta' ± 0.005 mm fil-magni CNC aerospazjali teħtieġ sistema kompluta:
Tagħmir ta' 5 assi ta' livell għoli-
Ġestjoni stretta tal-għodda
Strateġija CAM ottimizzata
QA komprensiva u spezzjoni
Kontroll termali stabbli
Magħquda, dawn il-prattiki jiżguraw komponenti aerospazjali ta'-preċiżjoni għolja ripetibbli u adattati għar-rekwiżiti tal-OEM Ewropej u tal-Istati Uniti.
