Sfond tal-każ: GH4169 rekwiżiti tal-ipproċessar tax-xafra integrali tal-liga ta' temperatura għolja-

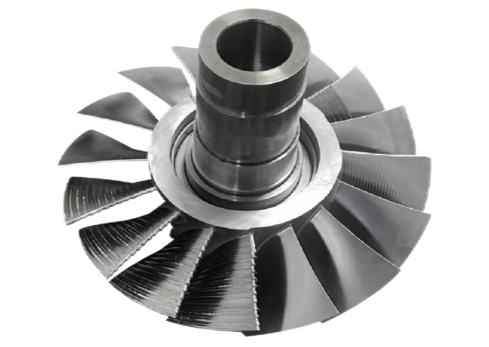

Sabiex ittejjeb il-prestazzjoni ta 'magni ġodda, manifattur tal-magni tal-inġenji tal-ajru jeħtieġ li jottimizza t-teknoloġija tal-ipproċessar tax-xafra. L-għan huwa li titnaqqas il-ħruxija tal-wiċċ tax-xafra minn Ra 3.1μm għal Ra 0.51μm, u fl-istess ħin tiżdied il-preċiżjoni tal-kontorn għal 0.04mm biex tinkiseb żieda ta '4.5% fl-effiċjenza tal-magna. L-oġġett tal-ipproċessar huwa xafra integrali ta 'liga ta' liga ta 'temperatura għolja GH4169 b'dijametru ta' 238mm u struttura b'ħitan rqiqa bi proporzjon ta 'ħxuna ta' korda ta 'aktar minn 40:1, li hija żona diffiċli tipika ta' teknoloġija tal-ipproċessar tat-tħin tal-vibrazzjoni baxxa-.
Punti ta 'uġigħ ta' proċessar tradizzjonali
Irqiq-struttura tal-ħajt tal-ipproċessar tal-problema tal-marka ta' chatter: Riġidità insuffiċjenti tal-ponta tax-xafra tikkawża vibrazzjoni tat-tqattigħ u tipproduċi marki ta 'chatter ovvji;
Guruxija fqira tal-wiċċ (Ra 0.93μm): taffettwa l-effiċjenza tal-illustrar sussegwenti u l-eżattezza tal-kontorn;
Tolleranza tal-pożizzjoni tax-xafra: L-ilbies tal-għodda jikkawża devjazzjoni tal-passaġġ tal-ipproċessar;
Transizzjoni tat-tarf tax-xafra mhux lixxa: Tkessiħ u lubrikazzjoni tradizzjonali insuffiċjenti, l-akkumulazzjoni tas-sħana tat-tqattigħ tikkawża deformazzjoni materjali.
BISHENSoluzzjonijiet: Tlieta-f'-teknoloġija ultrasonika ħadra ta' għodda tal-magni
Bi tweġiba għad-diffikultajiet ta 'hawn fuq, BISHEN nieda l-ewwel soluzzjoni ta' proċessar ta' rabta ta' rabta vertikali ultrasoniku aħdar b'ħafna -axis ta' l-industrija, li tintegra tliet teknoloġiji ewlenin:
1.Teknoloġija integrata ta 'pproċessar ultrasoniku
Tnaqqis tal-forza tat-tqattigħ b'46% permezz ta' vibrazzjoni ta'-frekwenza għolja biex issolvi l-problema ta' marki ta' chatter tal-ipproċessar tal-istruttura b'ħitan irqaq-;
L-adozzjoni tad-detentur ta 'l-għodda tat-tkessiħ intern ultrasoniku tat-tkessiħ tas-sħana biex tiżdied ir-riġidità ta' l-għodda bi 30% u tiżgura l-istabbiltà tal-mogħdija ta 'l-ipproċessar ta' xafra ta '-preċiżjoni għolja.
2. Teknoloġija tat-tkessiħ tas-CO2 superkritika (-78 grad)
Ambjent ta 'temperatura baxxa inaqqas it-temperatura tat-tqattigħ bi 42%, jinibixxi d-deformazzjoni termali ta' liga ta 'temperatura għolja -GH4169, u jottimizza l-intoppi tat-transizzjoni tat-tarf tax-xafra;
B'ċirku tat-tkessiħ intern sprej taper ball head tħin cutter, dissipazzjoni preċiża tas-sħana u tneħħija taċ-ċippa huma miksuba.
3.MQL mikro-teknoloġija tal-lubrikazzjoni
It-tnaqqis tal-koeffiċjent tal-frizzjoni b'31% permezz tal-lubrikazzjoni taċ-ċpar taż-żejt nano-, it-titjib tal-effett ġenerali tal-ottimizzazzjoni tal-ħruxija tal-wiċċ tax-xafra;
Id-disinn tal-kanal tat-tkessiħ intern jestendi l-ħajja tal-għodda u jnaqqas il-frekwenza tal-waqfien u l-bidla tal-għodda.

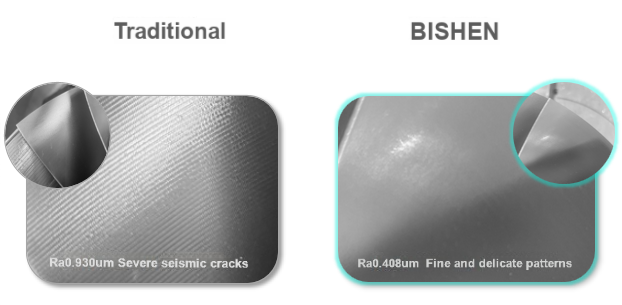

Paragun tal-effett tal-magni: minn Ra 0.93μm sa Ra 0.408μm
Wara li tapplika s-soluzzjoni BISHEN, il-ħruxija tal-wiċċ tax-xafra titnaqqas b'56% għal Ra 0.408μm, u l-eżattezza tal-kontorn hija stabbli fi ħdan 0.04mm. Fl-istess ħin, il-metodu tal-ipproċessar tax-xafra ta'-preċiżjoni għolja jġib il-vantaġġi li ġejjin:
Marki ta' chatter imnaqqsa: Iż-żona tal-ħitan irqiq-tal-ponta tax-xafra għandha linji fini u konsistenza mtejba tal-kontorn;
Ħin tal-illustrar imqassar: Il-kwalità tal-wiċċ hija qrib ir-rekwiżiti tal-ipproċessar finali, u l-effiċjenza tal-proċess ta 'wara- tiżdied b'40%;
Ottimizzazzjoni tal-ispiża: Il-ħajja tal-għodda hija estiża b'25%, u l-ispiża tal-ipproċessar komprensiv titnaqqas bi 18%.
