Sfond tal-każ u karatteristiċi tal-prodott
Oġġett tal-ipproċessar: parti integrali tal-verifika taċ-ċirku tax-xafra (komponent ewlieni tal-magna tal-avjazzjoni)
Karatteristiċi tal-materjal:
• Liga tal-aluminju tat-titanju (densità 4.5g/cm³, ebusija HRC49.4-53)
• Dimensjonijiet 100 × 78 × 30mm struttura ta 'preċiżjoni
Rekwiżiti tal-proċess:
Baċin tax-xafra magħluqa u pproċessar tad-dahar tax-xafra (bidla fil-kurvatura spazjali sa 120 grad)
Profil Inqas minn jew ugwali għal 0.06mm (ekwivalenti għall-preċiżjoni tax-xagħar)
Ħruxija tal-wiċċ Ra Inqas minn jew ugwali għal 0.4μm (standard tal-livell tal-mera)
Analiżi tal-punti tal-uġigħ tal-ipproċessar tal-industrija
Il-qasam aerospazjali bħalissa qed jiffaċċja tliet ostakli tekniċi ewlenin:
Diffikultajiet fl-ipproċessar tal-materjal
• Is-saħħa tat-tensjoni tal-liga tal-aluminju tat-titanju tilħaq 980MPa
• Ir-rata tradizzjonali tal-ilbies tal-għodda taqbeż il-materjali konvenzjonali bi 3 darbiet (sors tad-dejta: ASM Metal Handbook)
Problemi ta 'kontroll ta' preċiżjoni
• L-iżball tal-konnessjoni tal-għodda tal-ipproċessar ta 'quddiem u ta' wara għandu jkun<0.02mm
• Id-deformazzjoni termali tal-ipproċessar tal-wiċċ kumpless tilħaq 0.15mm (Konferenza Internazzjonali tal-Manifattura tal-Avjazzjoni 2023)
Sfidi tal-affidabbiltà tal-biċċa tax-xogħol
• Il-valur tal-istress residwu tal-wiċċ tal-magni konvenzjonali jvarja b'±200MPa
• Id-differenza fil-ħajja tal-għeja tal-komponenti tal-magna hija sa 30
BISHENsoluzzjonijiet innovazzjoni teknika
Bi tweġiba għall-ħtiġijiet ta' magni ta' preċiżjoni tal-liegi tal-aluminju tal-avjazzjoni-titanju-, it-tliet -f'-għodda tal-magni ħadra ultrasonika waħda żviluppata minn BISHEN għandha ħames skoperti teknoloġiċi ewlenin:
Pjattaforma tal-magni komposti
• Ħames -ċentru tal-magni tal-konnessjoni tal-assi integrati mal-modulu tal-vibrazzjoni ultrasonika
• L-istruttura vertikali blu u bajda b'ħafna għanijiet-adatta ruħu għal speċifikazzjonijiet differenti ta' attrezzaturi
Sistema ta' qtugħ ta'-temperatura baxxa
• Teknoloġija tat-tkessiħ tas-CO2 superkritika (kontroll tat-temperatura kostanti ta '-78 grad)
• Is-sistema tal-lubrikazzjoni tal-kwantità minima (MQL) tnaqqas it-telf tal-frizzjoni b'31%
Soluzzjoni għat-titjib tal-għodda
• Il-manku li jinxtorob tas-sħana tat-tkessiħ intern ultrasoniku jżid ir-riġidità bi 30%
• Il-ħajja tal-għodda tal-kisi nano-est estiża b'2.8 darbiet

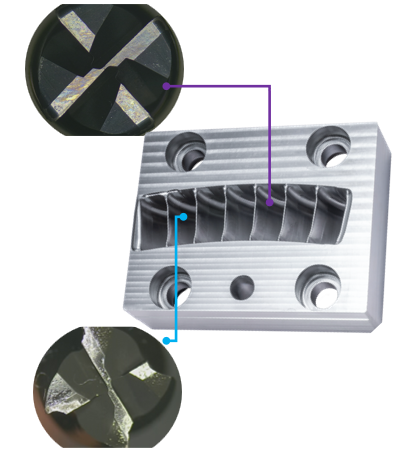

Tqabbil tal-effetti tal-implimentazzjoni tas-soluzzjonijiet
Effiċjenza tal-magni mtejba
Soluzzjoni tradizzjonali: għodda waħda li tipproċessa 4 skanalaturi se jikkawżaw tixlif
BISHEN soluzzjoni: l-ipproċessar kontinwu ta '12-il skanalatura għadu jżomm xedd normali
Qabża tal-kwalità tal-wiċċ
• Stress kompressiv residwu żdied b'24% (sa -850MPa)
• Is-saħħa tal-għeja żdiedet b'40% (dejta tat-test fuq il-bank)
Rivoluzzjoni fil-prestazzjoni tas-servizz
• Ħajja tas-servizz b'temperatura għolja estiża b'35%
• Riskju tal-qsim tal-korrużjoni tal-istress imnaqqas b'60%
