Ipproċessar karatteristiċi tal-prodott

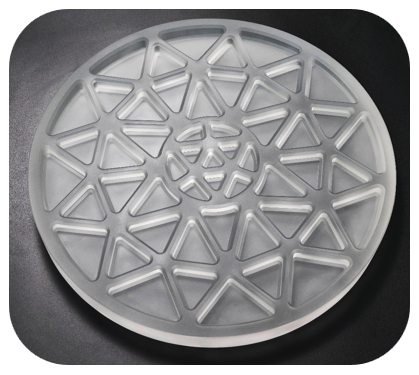

Materjal:Ħġieġ tal-kwarz ta'-purità għolja (kontenut ta' SiO₂ Iktar minn jew ugwali għal 99.99%)
Proċess:Tħin taċ-ċanfrin tal-kavità (dijametru 408mm × ħxuna 20.5mm)
Rekwiżiti ta' preċiżjoni:Kontorn Inqas minn jew ugwali għal 0.02mm, ħruxija Ra Inqas minn jew ugwali għal 0.8μm
Sfidi tal-industrija u punti ta' uġigħ
A. Karatteristiċi tal-ipproċessar tal-ħġieġ tal-kwarz
Fraġilità għolja, ir-rata tad-difetti tal-kollass tat-tarf taqbeż it-30%
L-ipproċessar tal-wiċċ asferiku konkavi huwa suxxettibbli għal distorsjoni tal-kontorn
It-tħin tradizzjonali tar-roti tat-tħin huwa suxxettibbli għal mikroxquq taħt-wiċċ
B. Difetti tas-soluzzjoni tradizzjonali
Effiċjenza baxxa:L-ipproċessar ta 'biċċa waħda jieħu aktar minn 72 siegħa
Nuqqas ta' preċiżjoni:Il-varjazzjoni tal-kontorn tilħaq 0.03mm
Ħsara fil-wiċċ:Il-ħruxija tista 'tiġi kkontrollata biss f'Ra1.2μm
BISHENSoluzzjonijiet: Sistema ta 'pproċessar aħdar ultrasoniku
Tagħmir:Ċentru tat-tħin ultrasoniku ta' konnessjoni ta' ħames-assi (skoperta ottika onlajn integrata)
Proċess:Tħin assistit ultrasoniku ta' 20kHz -frekwenza għolja (kontroll tat-temperatura tal-likwidu li jkessaħ ± 1 grad)
Kontroll tal-kwalità:Kumpens fil--ħin reali għad-deformazzjoni tal-ipproċessar, 40% titjib fl-eżattezza
prestazzjoni mkejla breakthrough

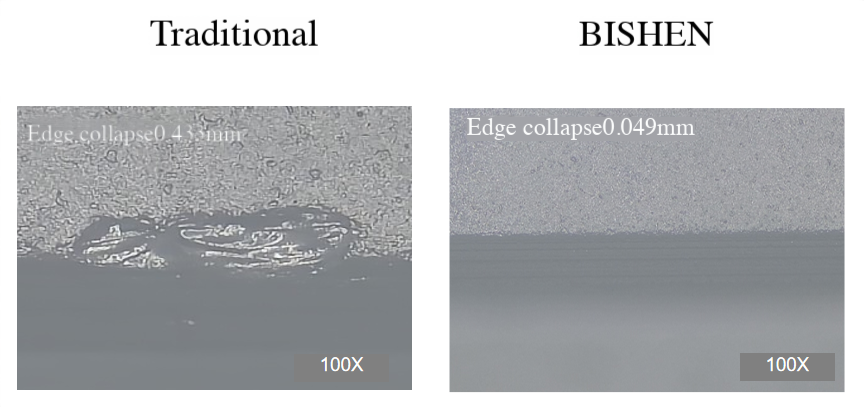

Kontroll tal-kollass tat-tarf:Il-volum tad-difett jitnaqqas minn 0.433mm għal 0.049mm (tnaqqis ta '88.7%)
Kwalità tal-wiċċ:Ħruxija Ra0.58μm (27.5% aħjar mill-istandard tal-industrija)
Preċiżjoni tal-kontorn:Stabbli għal 0.015mm
