Fil-qasam tal-manifattura tal-makkinarju ta 'preċiżjoni moderna, it-toqba taċ-ċentru, bħala r-referenza bażika tal-ippożizzjonar għall-ipprogrammar CNC, dejjem kienet rabta ewlenija fl-istrateġija tal-ikklampjar tal-biċċa tax-xogħol. Anki jekk l-istandard GB/T145 attwali intuża għal għexieren ta 'snin, bil-popolarizzazzjoni ta' ċentri ta 'magni ta' konnessjoni ta 'ħames -assi, l-ottimizzazzjoni kkoordinata tagħha mat-teknoloġija CNC għadha tiswa f'-diskussjoni fil-fond.
Tliet funzjonijiet ewlenin tat-toqba taċ-ċentru fil-magni CNC
L-ewwel huwa l-ippożizzjonar: permezz tat-toqob taċ-ċentru fiż-żewġt itruf biex tiġi stabbilita linja ċentrali unifikata u soda, sabiex karatteristiċi oħra jkunu jistgħu jiġu pproċessati aktar tard u l-eżattezza tkun tista 'tinżamm.
It-tieni huwa li jiffaċilita l-ikklampjar, biex iġorr il-piż u l-forza tat-tqattigħ tal-biċċa tax-xogħol.
It-tielet huwa li tgħaqqad partijiet oħra permezz tat-toqba taċ-ċentru bil-kamin, jew biex tiffaċilita l-irfigħ.

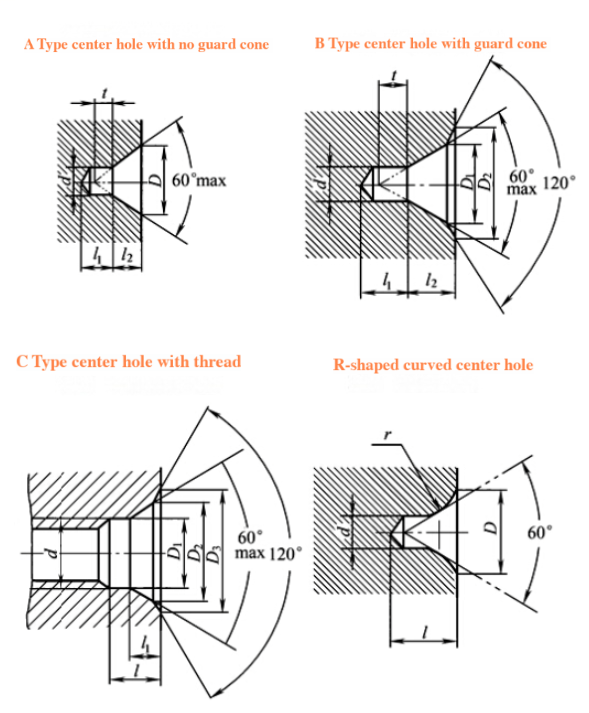

Sussegwentement, ejja nħarsu lejn it-tipi ta 'toqba taċ-ċentru komuni: L-istandard GB/T145 jistipula erba' tipi: A, B, C u R. Huma murija fil-figura li ġejja:
Tipi ta 'toqba taċ-ċentru mainstream u kompatibilità tal-proċess CNC
Applikazzjoni speċjali tal-istandard Ġermaniż DIN332 toqba taċ-ċentru fil-qasam CNC
L-utenti ta ' l-għodda tal-magni Ġermaniżi għandhom jagħtu attenzjoni speċjali: DIN332-C tip jadotta 60 grad angolu konu prinċipali + 30 grad awżiljarju kon angolu disinn, li jaqbel perfettament mas-sistema ta ' chuck HSK tat-torn CNC Hardinge. It-toqba bil-kamin tat-tip D tagħha tappoġġja swiċċjar rapidu ta 'attrezzaturi modulari, li huwa partikolarment adattat għal rekwiżiti ta' linja ta 'produzzjoni flessibbli bħal akkomodazzjoni differenzjali tal-karozzi.
Matriċi tad-deċiżjoni tal-parametri tal-proċess CNC
Hija meħtieġa evalwazzjoni komprensiva meta tagħżel l-ispeċifikazzjoni tat-toqba taċ-ċentru:
Kalkolu tad-dijametru minimu tat-tarf tax-xaft u ż-żona ta 'interferenza tad-detentur tal-għodda
Kumpens tal-forza ċentrifugali ikkawżat mill-kwalità tal-biċċa tax-xogħol (formula: F=mω²r)
Analiżi tas-simulazzjoni tal-forza tat-tqattigħ (il-modulu tal-forza tal-qtugħ tal-Mastercam huwa rakkomandat)
Uniformità ta' referenza ta' żbalji kumulattivi fi proċessi multipli
Pereżempju, meta tipproċessa magħżel tal-enerġija mir-riħ (materjal 34CrNiMo6), huwa preferut li tuża toqob taċ-ċentru tat-tip B-b'ponot tal-karbur miksijin PVD, u tuża qtugħ ta 'veloċità lineari kostanti (Vc=180m/min) fl-istadju tat-tidwir mhux maħdum, u taqleb għal għodod CBN għal tidwir tal-mera waqt magni fin.
Integrazzjoni tat-teknoloġija tal-fruntiera
Is-sistema CNC intelliġenti attwali kisbet:
Spezzjoni viżwali tikkumpensa awtomatikament għall-użu tat-toqba taċ-ċentru (eżattezza tas-CCD ± 2μm)
Tbassir tad-deformazzjoni tal-ikklampjar ibbażata fuq tewmin diġitali
Proċess tat-tkessiħ tan-nitroġenu likwidu għat-toqob taċ-ċentru waqt l-ipproċessar tal-partijiet tal-liga tat-titanju
Dawn l-innovazzjonijiet jintegraw profondament l-istandards tradizzjonali mal-ipproċessar CNC, u jkomplu jippromwovu skoperti fil-manifattura ta 'preċiżjoni.(文章来源:iMechanics机械)
