Fl-industrija tal-ajruspazju, komponenti strutturali kbar-bħal sezzjonijiet tal-fuselage jew assemblaġġi tal-bażi tar-robot-spiss jeħtieġu flips multipli u twaħħil mill-ġdid- waqt il-magni. Kull darba li l-parti terġa' tiġi-ikklampjata, iseħħu ċaqliq tad-datum minuta. Filwaqt li individwalment negliġibbli, dawn iċ-ċaqliq jistgħu jallinjaw ħażin b'mod sinifikanti l-karatteristiċi tal-assemblaġġ finali bħal toqob tal-immuntar u uċuħ tad-datum.
L-Isfida
Il-kwistjoni ewlenija hija l-iżball akkumulat fil-pożizzjonament:
Drift tad-datumiseħħ b'kull re-morsa minħabba differenzi fit-torque tal-ikklampjar, moviment żgħir tal-apparat, jew distorsjoni tal-immuntar.
Tikkoordina l-istivartfisser kull setup ġdid jibni fuq żbalji żgħar preċedenti.
Anke<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Strateġija ta' Soluzzjoni
Ġie żviluppat approċċ integrat biex jiġi eliminat l-iżball kumulattiv:

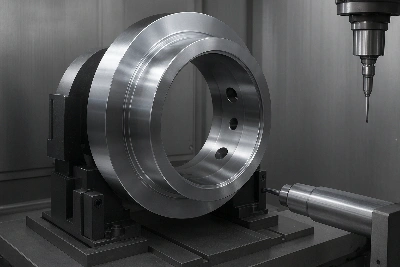

Disinn ta ' Fixture Modulari Custom
L-attrezzaturi ġew imfassla b'kombinazzjoni ta 'uċuħ ta' datum primarji, karatteristiċi ta 'allinjament sekondarji, u shims aġġustabbli. Dan id-disinn jippermetti żball minimu ta' posizzjonar mill-ġdid u-korrezzjoni ta' l-imwaħħla waqt il--ikklampjar mill-ġdid.
Makkinar ta' Multi-Wiċċ f'Setup Uniku
Bl-użu ta' għodod ta'-tul estiż u ta' 5-axis reach, uċuħ kbar u karatteristiċi ta' referenza jitlestew f'setup wieħed kull meta jkun possibbli-tnaqqas il-ħolqien mill-ġdid tal-koordinati.
Allinjament tal-Għodda Ottika + -Sondar fil-Proċess
Wara kull flip, id-detezzjoni tat-tarf ottiku-reġġa' lura d-datum tal-għodda għar-referenza prinċipali. Dan huwa segwit minn-sondar bil-magna ta' karatteristiċi kritiċi biex jaġġustaw awtomatikament il-mogħdija tal-għodda abbażi ta' data tal-offset imkejla.
Riżultati
| Karatteristika | Qabel l-Implimentazzjoni | Wara l-Implimentazzjoni |
|---|---|---|
| Drift Datum Akkumulat | >0.015 mm | < 0.005 mm |
| L-Ewwel-Rendiment tal-Pass | ~80% | > 98% |
| Aħdem mill-ġdid Minħabba Allinjament ħażin | Frekwenti | Rari ħafna |
Jekk qed tiltaqa' ma' tolleranza ta' drift f'assemblaġġi kbar ta' 5-assi, dan il-proċess-attrezzaturi personalizzati, setups minimizzati, u kumpens diġitali allinjat-jiżgura li l-proċess tal-maċinazzjoni jibni stabbiltà fil-parti, mhux żball fid-datum.
