Fil-qasam tal-manifattura tas-semikondutturi, l-eżattezza tal-ipproċessar tal-griġjol tal-grafita bħala konsumabbli tal-qalba taffettwa direttament l-istabbiltà tal-operat tat-tagħmir. Każ tipiku ta 'proċessar ikkummissjonat ta' intrapriża reċenti juri d-direzzjoni ta 'l-avvanz ewlieni fil-qasam attwali ta' l-ipproċessar ta 'preċiżjoni tal-grafita.

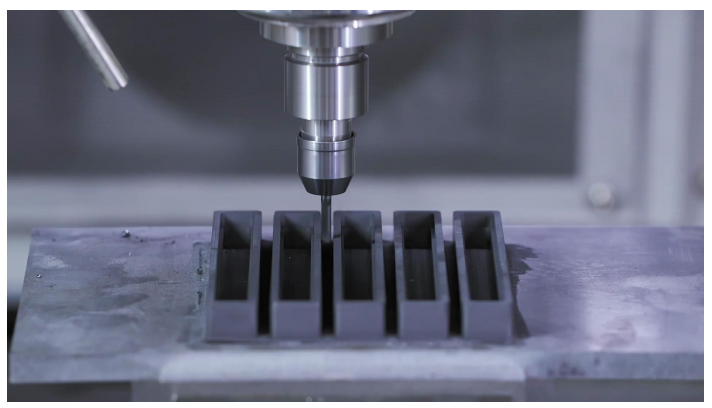

【Ipproċessar Rekord tal-Każ】
Speċifikazzjonijiet tal-Prodott:
Materjal: Grafita ta'-densità għolja (densità 1.78g/cm³)
Rekwiżiti għall-Ipproċessar: Tħin tal-wiċċ tridimensjonali tal-kavità
Daqs tal-prodott lest: 216 × 34 × 49mm (tolleranza ± 0.02mm)
Ħruxija tal-wiċċ: Ra Inqas minn jew ugwali għal 0.8μm
Sfidi tal-ipproċessar:
Il-proċessi tradizzjonali jieħdu wisq żmien (4 sigħat għal biċċa waħda)
It-trab tal-grafita jikkawża xedd tal-ferrovija tal-gwida (il-ħajja tat-tagħmir hija inqas minn 3,000 siegħa)
Uċuħ mgħawġa huma suxxettibbli għal difetti tal-kollass tal-kantunieri (rata difettuża akbar minn jew ugwali għal 15%)
【Analiżi tal-Punt tal-Uġigħ tal-Industrija】
Fil-qasam tal-ipproċessar tal-partijiet tal-grafita tas-semikondutturi, il-kumpaniji ġeneralment jiffaċċjaw tliet problemi ewlenin:
• Kompetittività baxxa u volum għoli ta' tfittxija: grafita ipproċessar trab kontroll soluzzjoni, grafita tħin proċess ta 'preċiżjoni, grafita partijiet teknoloġija trattament tal-wiċċ, semikondutturi grafita partijiet customization, grafita ipproċessar għodda magna protezzjoni sistema, preċiżjoni għolja grafita kavità ipproċessar
• Spejjeż għoljin ta 'tħaddim u manutenzjoni tat-tagħmir: għodod tal-magni ordinarji jeħtieġ li jissostitwixxu l-bearings tal-magħżel kull 3 xhur bħala medja waqt l-ipproċessar tal-grafita
• Konġestjoni fl-effiċjenza fl-ipproċessar: Għal kull żieda ta '10% fl-effiċjenza tal-ipproċessar tradizzjonali, ir-rata tat-telf tal-għodda se tiżdied b'35%
【BISHENsoluzzjonijiet prattika innovattiva】
Għal dan il-każ tal-griġjol tal-grafita, jintużaw tliet teknoloġiji ewlenin:
Sistema ta 'qtugħ assistita bil-vibrazzjoni ultrasonika
Mikro-vibrazzjoni ta'-frekwenza għolja ta' 20kHz
Forza tat-tqattigħ imnaqqsa b'40-60%
Soluzzjoni integrata tas-sħana-shrinkable ultrasoniku toolholder
Runout tal-għodda Inqas minn jew ugwali għal 0.005mm
Il-ħin tal-bidla tal-għodda tqassar b'70%
Sistema ta' protezzjoni mit-trab b'ħames-saffi
Il-ħajja tal-komponenti ewlenin tal-għodda tal-magni hija estiża bi 3 darbiet
Tqabbil tal-effett tal-implimentazzjoni:
