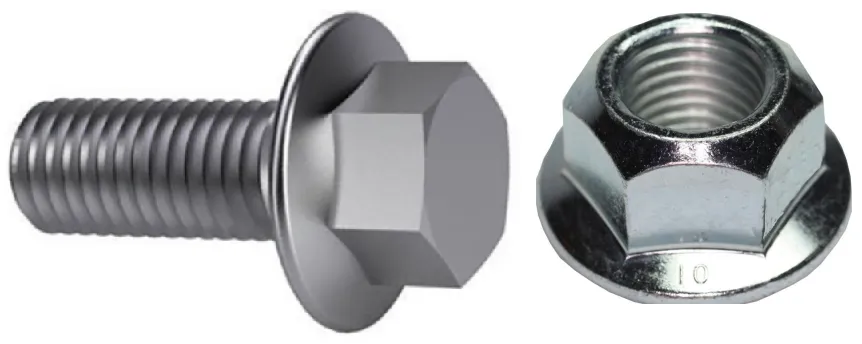

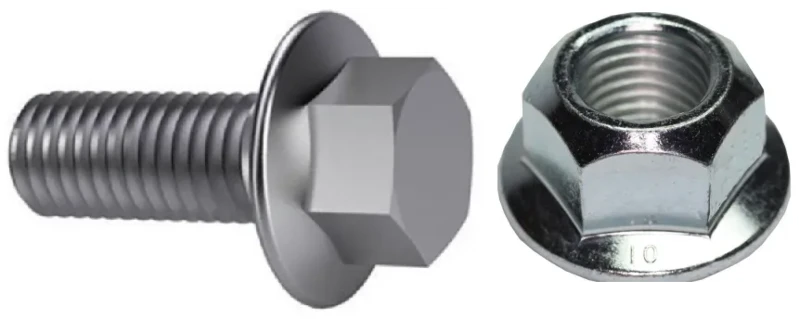

Bolt/skorfina tal-flanġ, kif muri fil-figura hawn taħt, qed tissostitwixxi l-forma tal-bolt/ġewż + siegla u qed issir aktar u aktar popolari.
Nafu li fis-sens tradizzjonali, inżidu siegla taħt il-bolt/lewż, u l-għan ewlieni tagħha huwa li tferrex it-tagħbija u tevita ħsara kkawżata minn pressjoni eċċessiva fuq il-wiċċ tal-ġonta. Il-pjanċa tal-flanġ miżjuda taħt il-bolt/lewż tal-flanġ fil-fatt għandha l-istess għan. Allura għaliex dan id-disinn huwa għażla aħjar?
Il-metodu li aħna familjari miegħu u l-aktar użat komunement biex jikkontrollaw it-tensjoni tal-bolt għadu l-metodu ta 'kontroll indirett permezz tat-torque, iżda nafu wkoll li dan il-metodu mhuwiex partikolarment preċiż fil-kontroll tat-tensjoni axjali, minħabba li ħafna mit-torque jintuża biex jegħleb il-frizzjoni bejn il-wiċċ ta' kuntatt u l-ħajt taħt ir-ras tal-bolt waqt l-issikkar, u madwar 15% biss huwa attwalment użat biex jiġġenera tensjoni axjali.
Meta mqabbel mal-forma tal-bolt + siegla, il-boltijiet tal-flanġ jistgħu jtejbu b'mod effettiv il-varjabbli fil-proċess ta 'issikkar ta' hawn fuq. Ejja nagħtu ħarsa.

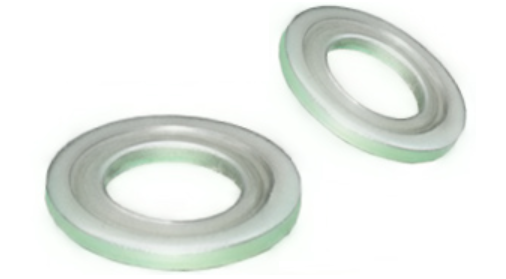

Waxers standard huma ġeneralment aktar artab mill-ġewż jew boltijiet li jaqblu, u ħafna drabi jgħaddu minn deformazzjoni plastika taħt stress kompressiv għoli, kif muri fil-figura hawn taħt. Ladarba tkun deformata, il-forza tal-ikklampjar titnaqqas b'mod sinifikanti. Il-ġewż u l-boltijiet fuq il-wiċċ tal-flanġ mhux se jiġu affettwati minn dan, minħabba li l-wiċċ tal-washer u l-bolt/lewż huma integrati u għandhom l-istess saħħa materjali.

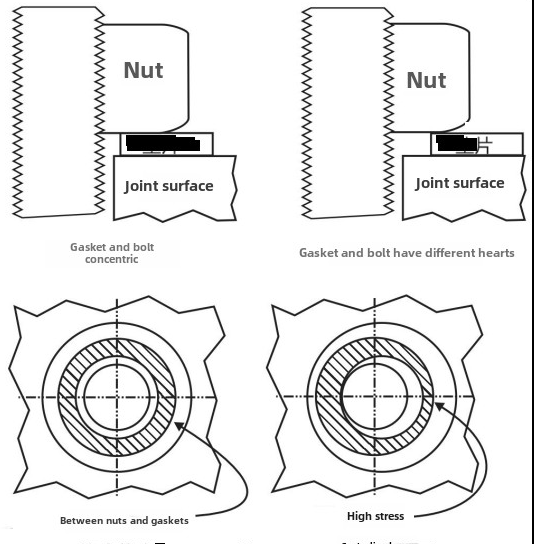

Xi studenti jistgħu jgħidu, allura huwa tajjeb li tuża gaskits imwebbsa, hux? Hemm problema oħra hawn, jiġifieri, is-siegla hija installata ħażin. Il-ftuħ fin-nofs tas-siegla ġeneralment ikun ferm akbar mid-dijametru tal-bolt, minħabba li huwa meħtieġ li jiġi żgurat li l-flett tat-tranżizzjoni taħt ir-ras tal-bolt ma tmissx is-siegla. L-eżistenza ta 'dan id-distakk kbir se tikkawża li s-siegla tkun eċċentrika meta tissikka, li tirriżulta f'konċentrazzjoni ta' stress lokali, iżid ir-riskju ta 'indentazzjoni u ħsara fil-wiċċ tal-ġogi, kif muri fil-figura hawn taħt.
Minbarra ż-żewġ fatturi ta 'hawn fuq, studji sabu li meta tissikka l-boltijiet jew il-ġewż, is-siegli jduru wkoll. Għalkemm mhuwiex komuni, mhuwiex faċli li tiskopri meta sseħħ. Ladarba ddur, ir-relazzjoni bejn it-torque applikat u t-tensjoni tal-bolt tista 'tinbidel. Taħt torque tal-issikkar partikolari, it-tensjoni tal-bolt attwali ġġenerata ma tikseb l-effett mistenni.(来源:iMechanics机械)
Fil-qosor, boltijiet/ġewż tal-flanġ għandhom vantaġġi ovvji fuq woxers. Għadek tuża woxers?
